Menüeintrag "Isolinien Setzungen"

Allgemeines zur Darstellung von Isolinien

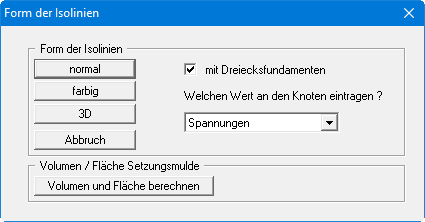

Dieser Menüeintrag ermöglicht die Darstellung von berechneten Setzungen in einem Isolinienplan. Dazu erzeugt das Programm ein Dreiecksnetz aus allen berechneten Setzungen. Wurde noch keine Berechnung durchgeführt, erhalten Sie daher eine Fehlermeldung. Dieses Dreiecksnetz, das nichts zu tun hat mit dem Interpolationsnetz für die Schichten der Steifemodulprofile, benutzt das Programm als Interpolationsgrundlage für die Isolinienberechnung. Sie erhalten zunächst eine Dialogbox, in der Sie die Art der Isolinien wählen können:

Die obige Box erscheint bei Dreiecksfundamenten. Sie können hierbei zusätzlich auswählen, ob das Fundamentnetz dargestellt werden soll. In dem Fall können Sie eine Knotenbeschriftung auswählen.

Über den Knopf "Volumen und Fläche berechnen" erhalten Sie in einer Infobox die Fläche des Dreiecksnetzes über alle von Ihnen berechneten Setzungen und das Volumen der darunter resultierenden Setzungsmulde angezeigt.

Isolinien Setzungen normal

Wenn Sie den Knopf "normal" gewählt haben, erscheint folgende Dialogbox:

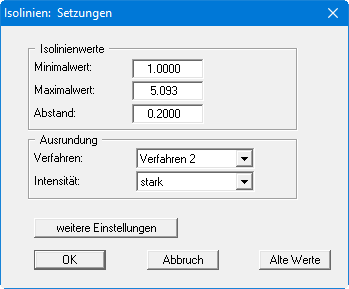

Das Programm zeigt Ihnen den vorhandenen kleinsten und größten Setzungswert und den Abstand, mit dem die Isolinien gezeichnet werden. Wenn die Darstellung mit einem anderen Wert als dem berechneten Wert beginnen soll, können Sie hier die gewünschte Anfangsgröße eingeben. Ebenso können Sie den Abstand variieren, um z.B. die Anzahl der gezeichneten Isolinien zu reduzieren. Wenn Sie den Menüeintrag anwählen, erscheinen immer die vom Programm automatisch ausgewählten Einstellungen. Über den Knopf "Alte Werte" werden die Einstellungen übernommen, die Sie bei der vorigen Isoliniendarstellung eingegeben haben. Diese Information wird mit dem Datensatz abgespeichert.

Weiterhin können Sie zwischen drei Ausrundungsverfahren wählen:

"nicht ausrunden"
Da im Programm ein linearer Ansatz innerhalb eines Dreieckelements implementiert ist, erhalten Sie die Berechnungsergebnisse ohne programminterne Rundung.

"Verfahren 1" bzw. "Verfahren 2"
Bei diesen Ausrundungsverfahren werden zwei unterschiedliche Beziersplines verwendet, für die jeweils noch Ausrundungs-Intensitäten vorgegeben werden können, um gerundete Isolinien zu erhalten. Verfahren 2 erzeugt sehr runde Isolinien mit der grundsätzlichen Gefahr, dass die tatsächlichen Ergebnisse verfälscht werden können.

Über den Knopf "weitere Einstellungen" können Sie für die Isolinien Festlegungen zur Art der Darstellung treffen, z.B. Systemränder darstellen, Dreiecksnetz eintragen, Isolinien beschriften, Schriftgröße der Beschriftung etc.

Wenn Sie Ihre Einstellungen mit "OK" bestätigen, werden die Isolinien auf dem Bildschirm dargestellt. Dabei wird die Farbe und Stiftbreite verwendet, die unter dem Menüeintrag "Ansicht / Stifte" definiert ist. Wenn Sie die Isolinien in einer anderen Farbe oder Stiftbreite darstellen möchten, können Sie Ihre Änderungen dort durchführen (siehe Abschnitt 9.9.3).

Isolinien Setzungen farbig

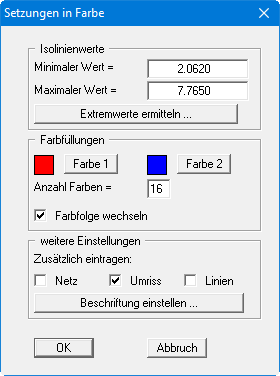

In Analogie zum vorherigen Abschnitt können auch farbgefüllte Isolinien erzeugt werden. Nach der Wahl der Absenkungsform erscheint folgende Dialogbox:

Bereich "Isolinienwerte"
Mit dem Knopf "Extremwerte ermitteln …" veranlassen Sie die Berechnung der minimalen und maximalen Setzungen, die anschließend in die entsprechenden Eingabeboxen eingetragen werden. Sie müssen diese Werte jedoch nicht beibehalten, sondern können eigene Werte vorgeben. Eine Ausrundung von Isolinien kann hier nicht vorgenommen werden.

Bereich "Farbfüllungen"
Mit "Anzahl Farben" steuern Sie die Farbunterteilung des Isolinienplans. Im obigen Beispiel würden 16 Farbabstufungen zwischen den Farben "Farbe 1" und "Farbe 2" vorgenommen werden. Voreingestellt ist ein Verlauf von rot nach blau. Sie können diese beiden Farben nach Anwahl der Knöpfe "Farbe 1" bzw. "Farbe 2" beliebig verändern oder einfach über den Schalter "Farbfolge wechseln" den Farbverlauf umdrehen.

Bereich "weitere Einstellungen"
Sie können zusätzlich zur Farbdarstellung das Dreiecksnetz und/oder den Umriss einzeichnen lassen. Ebenso ist eine zusätzliche Isoliniendarstellung möglich. Über den Knopf "Beschriftung einstellen" können Sie eine Linienbeschriftung einstellen.

"OK"
Nach Bestätigung wird die Farbdarstellung veranlasst.

Ein Farbbalken am rechten Bildrand Ihres Ausgabeblattes dient der Zuordnung zwischen jeweiliger Farbe und zugehöriger Größe. Wenn dieser Balken in die seitliche Blattbegrenzung gezeichnet wird, stellen Sie im Menüeintrag "Blatt / Blattformat" (siehe Abschnitt 9.10.5) den rechten Plotrand auf einen größeren Wert (z.B. 15 mm) ein.

Isolinien Setzungen 3D

Mit diesem Menüeintrag können Sie Isolinien dreidimensional in einem Rechteckraster darstellen lassen. In der Dialogbox legen Sie zunächst das Raster durch Eingabe der Unterteilungen in x und y (Pflaster) fest:

Das Programm berechnet aus dem zugrunde liegenden Dreiecksnetz durch lineare Interpolation die darzustellenden Setzungen an den Rasterpunkten. Nach Verlassen der Dialogbox mit "OK" erhalten Sie die folgende Box:

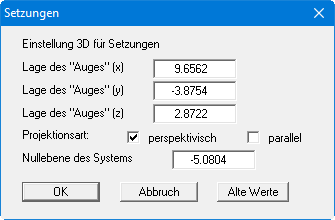

Hier wählen Sie zunächst den Betrachtungspunkt (Lage des Auges in x-, y- und z-Koordinaten) sowie die Projektionsart und die Nullebene der 3D-Darstellung. Von der Nullebene (z-Ordinate) aus werden die Setzungen nach oben oder nach unten dreidimensional aufgetragen. Im Allgemeinen macht das Programm für die Eingabewerte dieser Dialogbox sinnvolle Vorgaben, so dass Sie Änderungen nicht vornehmen müssen.

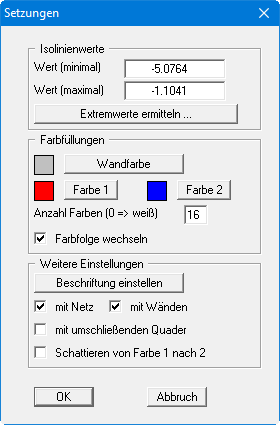

Nach Verlassen der Dialogbox mit "OK" erhalten Sie folgende Dialogbox, die im Wesentlichen der Box unter dem Menüeintrag "Auswertung / Isolinien farbig" gleicht (siehe Abschnitt 9.7.3.3).

Zusätzlich können Sie hier festlegen, ob ein umschließender Quader dargestellt wird, der in manchen Fällen den 3D-Eindruck verbessert. Eine Besonderheit stellt der Schalter "Schattieren von Farbe 1 nach Farbe 2" dar. Wenn dieser Schalter aktiviert ist, wird eine Lichtquelle im Bereich des Auges simuliert. Der Winkel zwischen Lichtstrahl und jeweiliger 3D-Fläche stellt ein Maß für die Reflexion dar. Entsprechend den Farben 1 und 2 wird diese Schattierung vorgenommen. Sinnvoll ist es z.B. als Farbe 1 ein dunkles Grau und als Farbe 2 ein helles Grau zu wählen.

Nach Bestätigung der Einstellungen mit "OK" wird die 3D-Grafik dargestellt. Parallel dazu erscheint links unten eine Popup-Menü, über deren Funktionen Sie die Grafik drehen können (siehe Menüeintrag "Ansicht / Symbolleiste 3D", Abschnitt 9.9.7).
