GGU-SETTLE: Isolinien Setzungen normal

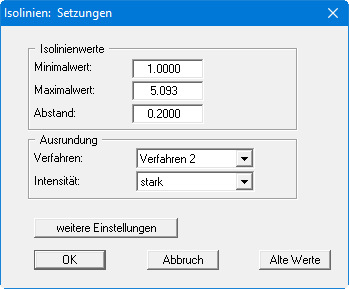

Wenn Sie den Knopf "normal" gewählt haben, erscheint folgende Dialogbox:

Das Programm zeigt Ihnen den vorhandenen kleinsten und größten Setzungswert und den Abstand, mit dem die Isolinien gezeichnet werden. Wenn die Darstellung mit einem anderen Wert als dem berechneten Wert beginnen soll, können Sie hier die gewünschte Anfangsgröße eingeben. Ebenso können Sie den Abstand variieren, um z.B. die Anzahl der gezeichneten Isolinien zu reduzieren. Wenn Sie den Menüeintrag anwählen, erscheinen immer die vom Programm automatisch ausgewählten Einstellungen. Über den Knopf "Alte Werte" werden die Einstellungen übernommen, die Sie bei der vorigen Isoliniendarstellung eingegeben haben. Diese Information wird mit dem Datensatz abgespeichert.

Weiterhin können Sie zwischen drei Ausrundungsverfahren wählen:

• "nicht ausrunden"
  Da im Programm ein linearer Ansatz innerhalb eines Dreieckelements implementiert ist, erhalten Sie die Berechnungsergebnisse ohne programminterne Rundung.

• "Verfahren 1" bzw. "Verfahren 2"
  Bei diesen Ausrundungsverfahren werden zwei unterschiedliche Beziersplines verwendet, für die jeweils noch Ausrundungs-Intensitäten vorgegeben werden können, um gerundete Isolinien zu erhalten. Verfahren 2 erzeugt sehr runde Isolinien mit der grundsätzlichen Gefahr, dass die tatsächlichen Ergebnisse verfälscht werden können.

Über den Knopf "weitere Einstellungen" können Sie für die Isolinien Festlegungen zur Art der Darstellung treffen, z.B. Systemränder darstellen, Dreiecksnetz eintragen, Isolinien beschriften, Schriftgröße der Beschriftung etc.

Wenn Sie Ihre Einstellungen mit "OK" bestätigen, werden die Isolinien auf dem Bildschirm dargestellt. Dabei wird die Farbe und Stiftbreite verwendet, die unter dem Menüeintrag "Ansicht / Stifte" definiert ist. Wenn Sie die Isolinien in einer anderen Farbe oder Stiftbreite darstellen möchten, können Sie Ihre Änderungen dort durchführen.
