GGU-SLAB: Knopf "unregelmäßig"

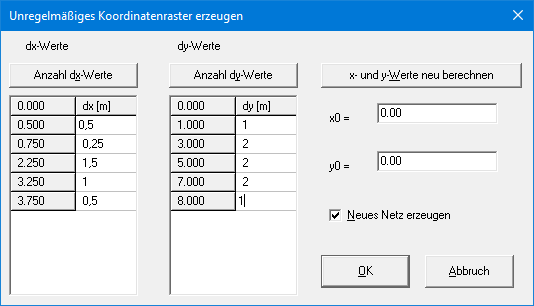

Im Gegensatz zum regelmäßigen Rasterverfahren, bei dem die erzeugten Knoten in jeder erzeugten Reihe den gleichen Abstand erhalten, können diese Abstände beim unregelmäßigen Raster variiert werden. Dazu steht die folgende Dialogbox zur Verfügung.

Mit den Knöpfen "Anzahl dx-Werte" und "Anzahl dy-Werte" können Sie die Rasteranzahl einstellen. Unter "dx" bzw. "dy" geben Sie dann die Rasterabstände vor. Wenn Sie den Knopf "x- und y- Werte neu berechnen" drücken, wird die erste Spalte links neben "dx" bzw. "dy" neu berechnet. Hier stehen die Absolutwerte des Rasters. Unter "x0" und "y0" geben Sie den Ursprung des Rasters an.

Wenn Sie den Schalter "Neues Netz erzeugen" aktivieren, werden bereits vorhandene Knoten gelöscht und über Ihre neu gesetzten Knoten automatisch ein Netz generiert. Bei deaktiviertem Schalter bleiben bereits vorhandene Knoten und das FE-Netz erhalten. Die neuen Knoten dürfen dann nicht im Bereich des bereits vorhandenen alten FE-Netzes liegen. Das Netz über Ihre neuen Knoten müssen Sie anschließend selbst ergänzen.
