GGU-SLAB: Schritt 8: Auswerten über Einzelwerte (Beispiel 1)

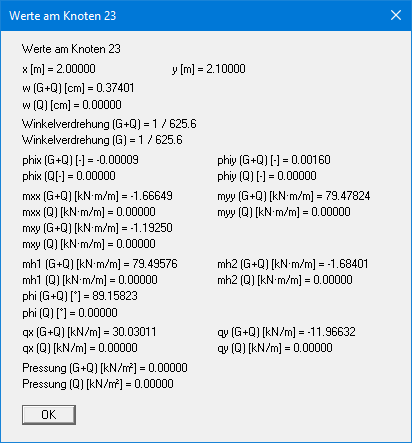

Um die Ergebnisse mit denen von Schwarz zu vergleichen, wählen Sie den Menüeintrag "Auswerten / Einzelwerte". Wenn Sie die gewünschten Knoten mit der linken Maustaste anklicken, erhalten Sie eine Ergebnisbox für diesen Knoten, z.B. für den Knoten in Plattenmitte bei x = 2,0 m:
Schwarz gibt für die Plattenmitte und den unteren Plattenrand bei den x-Werten 2, 4, 6 und 8 m die in den folgenden Tabellen aufgeführten Verschiebungsgrößen an. Die mit GGU-SLAB ermittelten Ergebnisse sind daneben (umgerechnet auf [m]) aufgeführt.
x [m] | y [m] | Lösung | Ergebnis |
2,0 | 2,1 | 0,00373 | 0,00374 |
4,0 | 2,7 | 0,00604 | 0,00606 |
6,0 | 3,3 | 0,00604 | 0,00606 |
8,0 | 3,9 | 0,00373 | 0,00374 |
Tabelle 1 Verschiebungen in Plattenmitte [m]
x [m] | y [m] | Lösung | Ergebnis |
2,0 | 0,6 | 0,00367 | 0,00368 |
4,0 | 1,2 | 0,00608 | 0,00608 |
6,0 | 1,8 | 0,00623 | 0,00624 |
8,0 | 2,4 | 0,00396 | 0,00396 |
Tabelle 2 Verschiebungen am unteren Plattenrand [m]
Die Ergebnisse stimmen fast vollständig überein.
