Mini-CAD: Diagramme

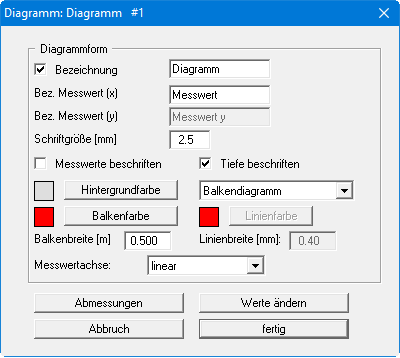

Aktivieren Sie das Symbol "Diagramm"  und legen Sie durch Drücken der linken Maustaste die Position des Diagramms fest. Es erscheint folgendes Auswahlfenster zur Eingabe von Diagrammbezeichnung, Messwertbezeichnung, Schriftgröße, Beschriftung etc.

Je nachdem, welche Darstellung Sie im Auswahl-Menü wählen (Balken-, Linien-, x/y-Diagramm), sind die entsprechend benötigten Eingabefelder und Knöpfe aktiv. Zur Eingabe von Diagrammfarben, Abmessungen sowie der Messwerte öffnen sich jeweils weitere Dialogboxen, wenn Sie auf die unteren Knöpfe klicken.

TIPP: Um einen einmal eingegebenen Messwert zu löschen, weisen Sie ihm eine fiktive maximale Tiefe aller Messwerte zu (bzw. beim x-y-Diagramm einen maximalen y-Wert). Anschließend lassen Sie die Messwerte nach Tiefe sortieren (bzw. beim x-y-Diagramm nach den y-Werten) und reduzieren dann die Anzahl der Messwerte um eins. Der Messwert mit der maximalen Tiefe (bzw. dem maximalen y-Wert) ist jetzt gelöscht.
