Mini-CAD: Senkrechte erzeugen

Sie können Linien in einem frei definierbaren Winkel (der Einfachheit halber hier Senkrechten genannt) zu schon vorhandenen Linien oder Kanten von vorhandenen Objekten vom Mini-CAD-System erzeugen lassen. Aktivieren Sie dazu das Symbol "Knoten verschieben/Senkrechte erzeugen" und klicken Sie auf das Objekt, das Sie bearbeiten möchten. Es werden für das ausgewählte Objekt die Knotenpunkte angezeigt, bei einer Linie sind das die beiden Endpunkte, bei einem Polygon die definierten Polygonpunkte.

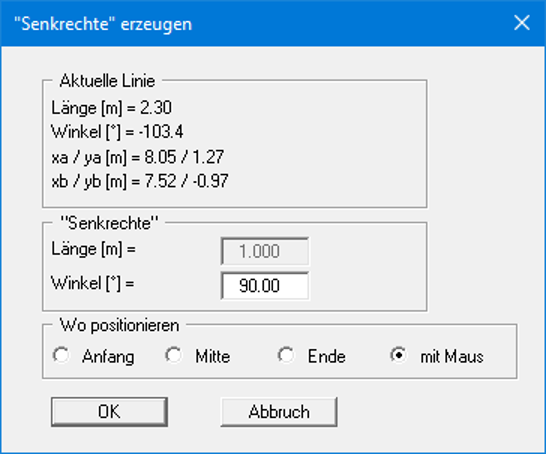

Wenn Sie mit der rechten Maustaste auf die Linie zwischen zwei Polygonpunkten klicken, erhalten Sie eine Dialogbox, über die Sie Senkrechten zur angeklickten Linie erzeugen können:

Wenn Sie im unteren Bereich der Dialogbox als Position "Anfang", "Mitte" oder "Ende" aktivieren, müssen Sie im darüber liegenden Bereich die Länge der zu zeichnenden Senkrechten festlegen. Sie können über Ihre Eingabe im Feld "Winkel" auch Linien generieren lassen, die nicht als klassische Senkrechte im 90°-Winkel zu Ihrer ausgewählten Linie stehen. Bei Eingabe eines negativen Wertes wird die neue Linie auf der anderen Seite der ausgewählten Linie gezeichnet.

Um eine Senkrechte mit einer beliebigen Länge zu erzeugen, aktivieren Sie den Auswahlknopf "mit Maus". Sie können jetzt mit der Maus eine Linie erzeugen, die Sie beliebig positionieren können, also auch weit neben der ursprünglich angeklickten Linie. Der Ansatz der neuen Linie bleibt dabei immer in der Verlängerung der angeklickten Linie. Die Länge Ihrer Senkrechten können Sie ebenfalls individuell durch Ihre Mausbewegung gestalten.
