Mini-CAD: Linien knacken

Liegen zwei Linien übereinander, können Sie die Linien an ihrem Schnittpunkt knacken, d.h. die Linien werden am Schnittpunkt geteilt. Die Linien müssen nicht auf derselben Zeichenebene liegen, Sie müssen nur alle Ebenen als Auswahlebene aktiviert haben (siehe Abschnitt "Ebeneneinstellungen"). Nach dem Knacken einer Linie bleibt jeweils ein Teilstück der geknackten Linie auf der Auswahlebene, das andere Teilstück wird auf der aktuellen Zeichenebene eingefügt.

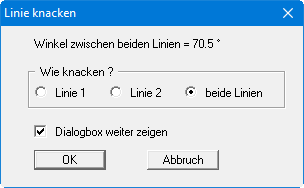

Aktivieren Sie das Symbol "Linien knacken" und klicken nacheinander die zu knackenden Linien an. Die erste wird zunächst durch schwarze Kästchen am Linienende markiert. Beim Anklicken der zweiten Linie erhalten Sie die folgende Dialogbox:

Wenn Sie "beide Linien" anklicken, werden die Linien am Schnittpunkt geknackt, d.h. an Stelle der ursprünglichen 2 Linien liegen jetzt 4 Linien vor, die Sie einzeln mit einem jeweils anderen Layout, z.B. unterschiedlichen Farben oder Strichstärken, darstellen können. Wenn Sie "Linie 1" oder "Linie 2" auswählen, wird nur die jeweilige Linie am Schnittpunkt in 2 Linien aufgetrennt. Die Liniennummer bezieht sich auf die Reihenfolge beim Anklicken der Linien.
