Mini-CAD: Stile ändern

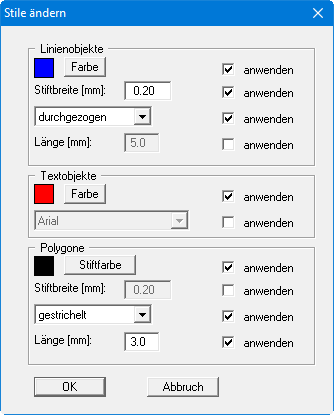

Die Funktion "Stile" ist nur verfügbar, wenn Sie eines oder mehrere Objekte markiert haben. Sie können die ausgewählten Objekte zusammen ändern, z.B. alle Linienobjekte und alle Textobjekte in einer bestimmten Farbe darstellen. Die in der Dialogbox dargestellten Bereiche für Linienobjekte, Textobjekte und Polygone erscheinen nur, wenn entsprechende Objekttypen markiert wurden, ansonsten sind die betreffenden Bereiche in der Box ausgeblendet.

Nach Aktivierung des jeweiligen Schalters "anwenden" können Sie die gewünschten Änderungen eingeben oder auswählen. Im Bereich "Linienobjekte" können Sie für farbgefüllte Rechtecke und Kreise über den Knopf "Farbe" die Füllfarbe verändern. Die Stiftfarbe ist bei den farbgefüllten Rechtecken und Kreisen auf Schwarz gesetzt und kann nicht verändert werden. Bei normalen Linien und ungefüllten Objekten verändern Sie über den Knopf "Farbe" die Stiftfarben der Linien. Die Farbfüllung von Polygonen lässt sich über "Stile" nicht verändern (siehe Erläuterungen in Abschnitt 5.2).

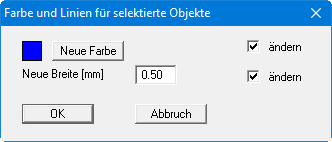

Farbe und Stiftbreite können Sie auch ändern, indem Sie zunächst die gewünschten Objekte markieren und anschließend auf das Symbol eines anderen Stiftes als den aktuell eingestellten Stift klicken. Sie erhalten dann die folgende Dialogbox:

Hierbei erfolgt jedoch keine Trennung der Objekte nach Linie, Text oder Polygon, die Änderung wird für alle markierten Objekte ausgeführt. Bei farbgefüllten Rechtecken und Kreisen wird die neue Farbe auf die Objektfüllung und die neue Breite auf die Umrandungslinien angewendet.
