Mini-CAD: Objekte manipulieren

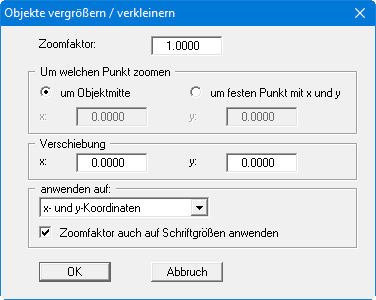

Über das Symbol "Objekte manipulieren" können Sie Objekte größenmäßig verändern oder um definierte Abstände verschieben. Wenn Sie zuvor Objekte markiert haben, erfolgt die Bearbeitung nur für die selektierten Objekte, ansonsten werden alle Objekte auf allen Ebenen verändert. Sie erhalten nach Klicken auf das Symbol die folgende Dialogbox. Im blauen Balken sehen Sie den Hinweis, dass die Aktion nur für die selektierten Objekte erfolgt.

Mit dem Zoomfaktor erreichen Sie eine Vergrößerung oder Verkleinerung der Objekte. Das Zoomzentrum kann in der Mitte der ausgewählten Objekte liegen, oder es wird um einen von Ihnen gewählten Punkt gezoomt (Schalter "um festen Punkt mit x und y" aktivieren). Das Zoomen kann auch auf eine bestimmte Richtung (x- oder y-Koordinaten) beschränkt werden, die Sie unter "anwenden auf:" einstellen können. Wenn Sie nur Schriftgrößen verändern wollen, wählen Sie hier "gar nicht". Wenn beim Zoomen die Schriftgrößen erhalten bleiben sollen, deaktivieren Sie den Schalter "Zoomfaktor auch auf Schriftgrößen anwenden".

Mit den Angaben unter "Verschiebung" können Sie die Objekte in Metern des bestehenden Maßstabs in x- und/oder y-Richtung verschieben. Achten Sie darauf, dass Sie einen eventuell vorher benutzten Zoomfaktor bei der Verschiebung wieder auf 1.0 zurückstellen.
