Mini-CAD: Zeichen- und Auswahlebenen

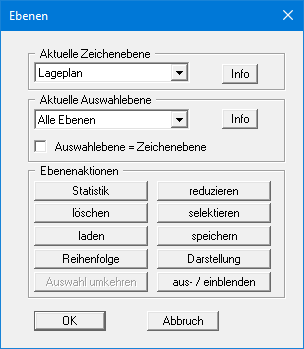

Zur Arbeit auf den verschiedenen Ebenen können Sie Einstellungen gemäß Ihren Vorstellungen treffen. Nach Klicken auf das Symbol "Ebenen" erhalten Sie die folgende Dialogbox:

Auf der Ebene, die Sie unter "Aktuelle Zeichenebene" auswählen, werden alle folgenden Objekte gezeichnet. Auch Objekte, die Sie aus dem Klemmbrett laden, werden auf der ausgewählten Zeichenebene eingefügt.

Objekte auf der Ebene, die Sie als "Aktuelle Auswahlebene" einstellen, können Sie mit der linken Maustaste selektieren und verschieben oder durch Öffnen des Objekteditors mit der rechten Maustaste bearbeiten. Sinnvoll kann die Auswahl einer bestimmten Auswahlebene sein, wenn viele Objekte eng beieinander oder übereinander liegen und deshalb schwer mit der Maus zu markieren sind.

Welche Ebenen aktuell als Zeichenebene und welche als Auswahlebene aktiviert sind, wird in der Statusleiste des Programms angezeigt:

Durch Aktivierung des Schalters "Auswahlebene = Zeichenebene" wird bei einem Wechsel auf die nächsthöhere oder niedrigere Zeichenebene die Auswahlebene automatisch angepasst. Sie können einen solchen Wechsel sehr schnell über die Symbole "Ebene hoch" und "Ebene runter" erreichen.
