GGU-2D-SSFLOW: Menüeintrag "Kreise"

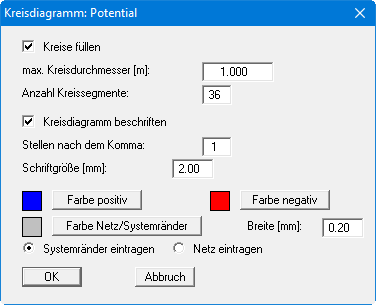

Nach Auswahl des gewünschten Parameters können Sie Kreisgrafiken erzeugen lassen, bei denen die entsprechend gewählten Werte (Potential, Geschwindigkeiten oder Gradienten) als unterschiedlich große (wertabhängige) Kreise dargestellt werden.

Wenn Sie den Schalter "Kreise füllen" aktivieren, werden die Werte entsprechend ihres Vorzeichens mit der über die Knöpfe "Farbe positiv" oder "Farbe negativ" eingestellten Farbfüllung dargestellt. Mit "max. Kreisdurchmesser" stellen Sie den Kreisdurchmesser ein, den der maximale Wert erhält. Mit "Anzahl Kreissegmente" geben Sie die Kreisauflösung vor. Bei einem Wert von z.B. 3 werden Dreiecke dargestellt. Sie können jeden Kreis mit dem zugehörigen Wert beschriften. Zusätzlich zu den Kreisen können die Systemränder oder das FE-Netz eingetragen werden. Die Farbe und Stiftbreite für deren grafische Darstellung können Sie einstellen.
