GGU-3D-SSFLOW: Knopf "unregelmäßig"

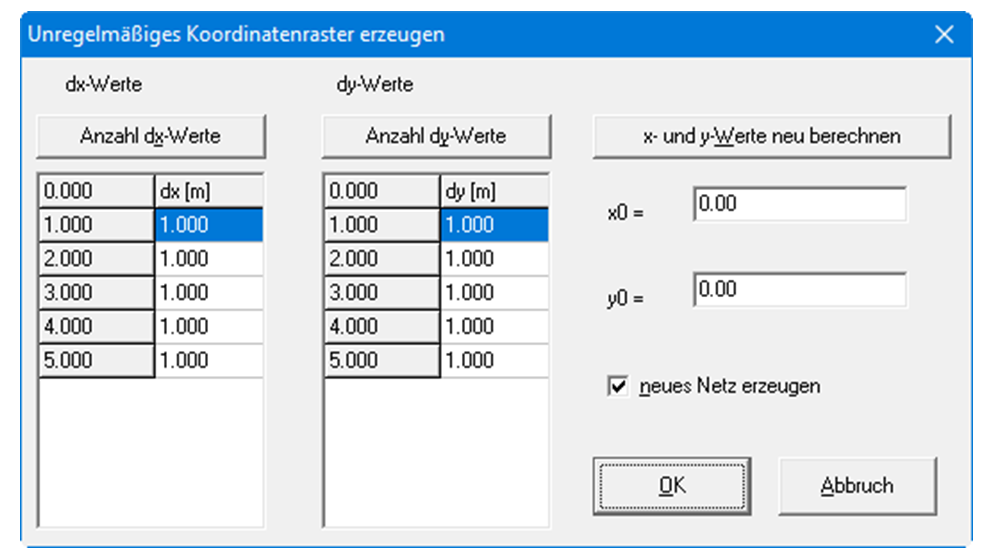

Im Gegensatz zum regelmäßigen Rasterverfahren, bei dem die erzeugten Knoten in jeder erzeugten Reihe den gleichen Abstand erhalten, können diese Abstände beim unregelmäßigen Raster variiert werden. Dazu steht die folgende Dialogbox zur Verfügung.

Mit den Knöpfen "Anzahl dx-Werte" und "Anzahl dy-Werte" können Sie die Rasteranzahl einstellen. Unter "dx" bzw. "dy" geben Sie dann die Rasterabstände vor. Wenn Sie den Knopf "x- und y- Werte neu berechnen" drücken, wird die erste Spalte links neben "dx" bzw. "dy" neu berechnet. Hier stehen die Absolutwerte des Rasters. Zur Ermittlung dieser Absolutwerte benutzt das Programm die Ursprungswerte des Rasters, die Sie über "x0" und "y0" festlegen.

Wenn Sie den Schalter "neues Netz erzeugen" aktivieren, werden alle eventuell vorhandenen Knoten gelöscht und anschließend Ihre in der Dialogbox definierten FE-Knoten mit dem passenden FE-Netz erzeugt. Möchten Sie weitere Knoten hinzufügen, deaktivieren Sie den Schalter "Neues Netz erzeugen".
