GGU-FOOTING: Menüeintrag "Allgemeine Legende"

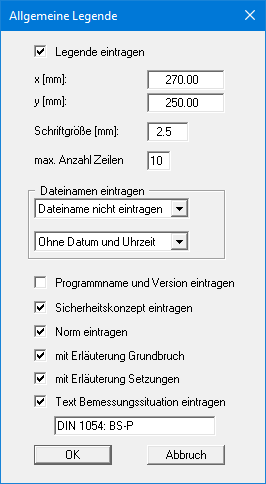

Auf der Grafik wird eine Legende mit allgemeinen Systemdaten dargestellt, wenn Sie den Schalter "Legende eintragen" aktivieren. Form und Aussehen dieser Legende (hier für Berechnungsmodus “Mehrere Fundamente” dargestellt) können Sie mit diesem Menüeintrag verändern.

Mit den Werten für "x" und "y" definieren und verändern Sie die Lage der Legende auf dem Ausgabeblatt. Über die "Schriftgröße" und "max. Anzahl Zeilen" steuern Sie die Größe der Legende, gegebenenfalls erfolgt eine mehrspaltige Darstellung. In einigen Legenden können Sie auch eine Hintergrundfarbe definieren.

Am schnellsten können Sie die Position der Legende verändern, indem Sie die Funktionstaste [F11] drücken und anschließend die Legende mit der gedrückten linken Maustaste an die gewünschte Position ziehen.

In der Allgemeinen Legende können, wenn gewünscht, Informationen zum Programm (Name und Version), zur verwendeten Norm, zum Teilsicherheitskonzept, zur Bemessungssituation und zur aktuellen Datei (Name, Pfad, Zeitinfo) mit dargestellt werden. Wenn Sie eine Datensatzbeschreibung in der Dialogbox "Datei / Neu" oder "Bearbeiten / Datensatzbeschreibung" eingegeben haben, wird diese ebenfalls in der Allgemeinen Legende dargestellt.

Bei Aktivierung der Schalter "mit Erläuterung Grundbruch" bzw. "mit Erläuterung Setzungen" wird die im Fundamentdiagramm verwendete Liniendarstellung erläutert (Berechnungsmodus "Mehrere Fundamente"). Bei der Berechnung eines Einzelfundamentes können Sie Erläuterungen der 1. und 2. Kernweite aktivieren.
