GGU-FOOTING: Menüeintrag "Grundriss"

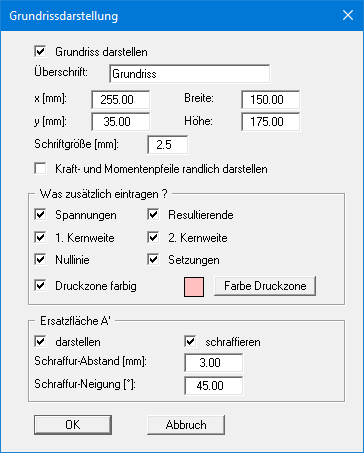

Dieser Menüeintrag erscheint nur im Berechnungsmodus für ein Einzelfundament ("Rechteckfundament"/"Kreis-/Kreisringfundament"). Wenn der Schalter "Grundriss darstellen" aktiviert ist, können Sie in der Dialogbox diese Menüeintrags die grafische Darstellung ändern.

Mit den Werten für "x" und "y" definieren und verändern Sie die Lage der Legende auf dem Ausgabeblatt. Über die "Breite" und die "Höhe" steuern Sie die Größe der Legende. In einigen Legenden können Sie hier zusätzlich die Schriftgröße der Beschriftung anpassen und/oder eine Hintergrundfarbe festlegen.

Am schnellsten können Sie die Position oder Größe der Legende verändern, indem Sie die Funktionstaste [F11] drücken und anschließend die Legende mit der gedrückten linken Maustaste an die gewünschte Position ziehen oder die Seiten verschieben.

Bei manchen Fundamenten kann es vorkommen, dass die Kraft- und Momentenpfeile die Beschriftung überdecken. In diesem Fall können Sie durch Aktivieren des entsprechenden Schalters die Pfeile seitlich neben dem Fundament darstellen lassen.

Neben der Position und Größe der Grundrissdarstellung des Fundamentes können Sie vielfältige Einstellungen hinsichtlich der Darstellung weiterer Ergebnisdaten vornehmen. Die Dialogbox ist in dieser Hinsicht selbsterklärend. Experimentieren Sie nach Belieben. Nach Verlassen der Dialogbox werden die Veränderungen unmittelbar auf dem Bildschirm dargestellt. Das System sollte allerdings berechnet sein.
