GGU-GABION: Menüeintrag "Gleitflächen generieren"

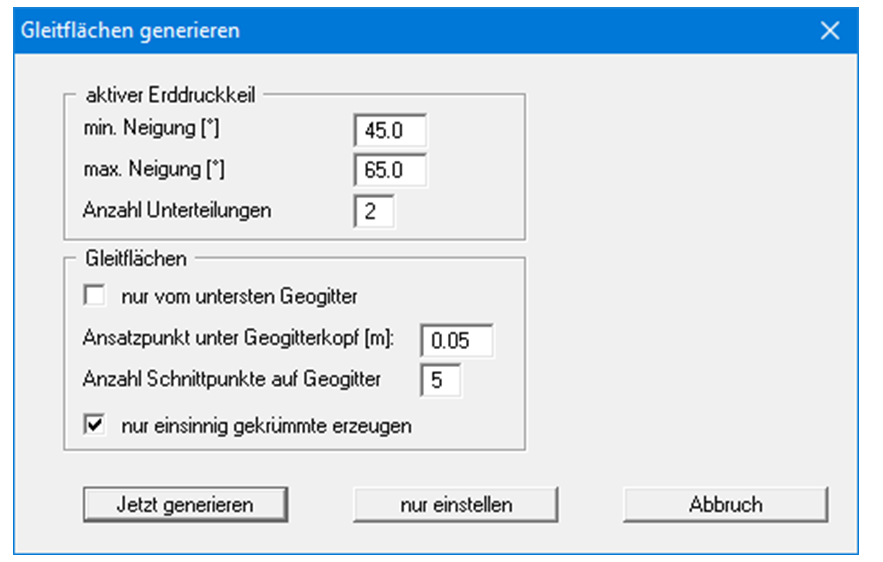

Mit diesem Menüeintrag können Sie mit wenigen Angaben eine Vielzahl von Gleitflächen für den Zweikörperbruchmechanismus generieren.

Der Zweikörperbruchmechanismus beinhaltet im rechten Bereich eine Gleitfläche, die dem aktiven Erddruckkeil entspricht. Nach der Theorie hat dieser Erddruckkeil eine Neigung von 45° + φ/2 (siehe “Theoretische Grundlagen: Nachweise Bewehrter Erdkörper / Äußere Standsicherheit”). Kleinere Werte als 45° sind somit nicht möglich. Größere Werte als 65° ergeben sich nur, wenn der Boden Reibungswinkel über 40° aufweist. Die Einstellung in der Dialogbox deckt somit den baupraktischen Bereich ab. Mit der Eingabe hinter "Anzahl Unterteilungen" geben Sie an, wie viele Zwischenneigungen zwischen den beiden Grenzwinkeln erzeugt werden sollen.

Im unteren Bereich der Dialogbox können Sie den linken Teil des Zweikörperbruchmechanismus beeinflussen. Wenn Sie den Schalter "nur vom untersten Geogitter" (nicht empfohlen) aktivieren, werden nur Bruchmechanismen erzeugt, deren Knickpunkte auf dem untersten Geogitter liegen. Mit dem Wert hinter "Ansatzpunkt unter Geogitterkopf" definieren Sie den linken Aufpunkt des Bruchmechanismus. Mit der Eingabe hinter "Anzahl Schnittpunkte auf Geogitter" beeinflussen Sie den mittleren Punkt des Bruchmechanismus.

Die Wirkung der einzelnen Eingaben ist mit Worten schwer zu beschreiben. Verändern Sie daher die Eingaben der Dialogbox und klicken Sie anschließend auf "Jetzt generieren". Sie sehen anschließend sofort in der Grafik, welche Bruchmechanismen das Programm erzeugt hat. Falls Sie als Ausgang aus der Dialogbox den Knopf "nur einstellen" wählen, werden die aktuellen Berechnungsergebnisse nicht beeinflusst. Bei der nächsten Berechnung eines Systems mit Geogittern werden jedoch die gewählten Einstellungen benutzt, um die entsprechenden Bruchmechanismen zu erzeugen.
