GGU-SEEP: Muldenversickerung (DWA-A 138, Anhang A.2.2)

Die theoretischen Grundlagen sind im Arbeitsblatt enthalten (Kapitel 3.2.3 und 3.3.2, DWA-A 138, April 2005).

Die Vorgehensweise wird am Beispiel im Arbeitsblatt (Anhang A.2.2) gezeigt. Wählen Sie den Menüeintrag "Datei / Neu" oder den Menüeintrag "Bearbeiten / Versickerungstyp". Da nach DWA-A 138 mit den Regenspenden-Tabellen aus dem KOSTRA-Atlas gerechnet wird, ist der Schalter "DWA-A 138 (empfohlen)" aktiviert. Geben Sie als Zuschlagsfaktor 1.2 ein, falls dieser nicht schon so vorgegeben ist. Verlassen Sie die Dialogbox durch Klicken auf den Knopf "Muldenversickerung".

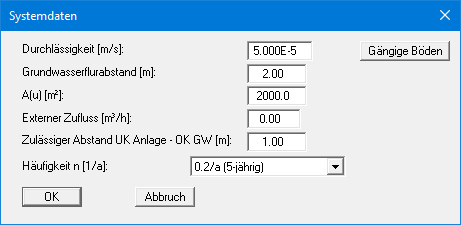

Wählen Sie den Menüeintrag "Bearbeiten / Systemdaten" und geben Sie die Werte der folgenden Dialogbox ein.

Bestätigen Sie Ihre Eingaben mit "OK". Wählen Sie anschließend den Menüeintrag "Bearbeiten / Muldenversickerung" und geben Sie in der Dialogbox die verfügbare Versickerungsfläche und die maximale Einstauhöhe ein.

Bestätigen Sie Ihre Eingaben mit "OK". Jetzt könnten Sie noch eine ortspezifische Tabelle mit den Regenspenden eingeben. Für das Beispiel wird mit der Regenspenden-Tabelle "Hannover-Süd" gerechnet, die bei Programmstart automatisch geladen ist (siehe Menüeintrag "Bearbeiten / Tabelle Regenspenden", ).

Jetzt können Sie die Muldenversickerung berechnen. Wählen Sie dazu den Menüeintrag "System / berechnen". Sie erhalten das Ergebnis der Berechnung:

Danach werden die Berechnungsergebnisse in der Grafik dargestellt. Es ergibt sich eine erforderliche Muldentiefe von 0,17 m. Interessant ist in diesem Zusammenhang vielleicht, dass eine Bemessung der Mulde mit den Tabellenwerten (KOSTRA-Atlas) für Braunschweig-Gliesmarode eine Muldentiefe von 0,27 m ergibt. Die Entfernung zwischen Hannover-Süd und Braunschweig-Gliesmarode beträgt knapp 60 km. Dennoch wird eine um den Faktor 1,59 größere Muldentiefe erforderlich.
