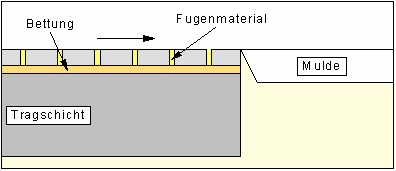

GGU-SEEP: Pflaster mit Mulde

Hinweise zur konstruktiven Ausbildung entsprechender Systeme entnehmen Sie bitte:

• Merkblatt für wasserdurchlässige Befestigungen von Verkehrsflächen,
  Forschungsgesellschaft für Straßen- und Verkehrswesen, Ausgabe 1998

Grundsätzliches Bemessungsprinzip ist:

Das Pflaster wird entsprechend einer Flächenversickerung nach DWA bemessen. Die für das Pflaster angeschlossene Fläche A(u)(Pflaster) ergibt sich aus:

• A(u)(Pflaster) = A(u)(Gesamt) · (1.0 – Abflussbeiwert)

Die für das Pflaster maßgebende Durchlässigkeit k_f(Pflaster) ergibt sich aus:

• k_f(Pflaster) = k_f(Fugen) · Fugenanteil [%] / 100.0

Ist dieser Wert größer als die Durchlässigkeit der Bettung oder des Untergrunds, wird der kleinere Wert verwendet. Die Mulde wird entsprechend einer Muldenversickerung nach DWA bemessen. Die für die Mulde angeschlossene Fläche A(u)(Mulde) ergibt sich aus:

• A(u)(Mulde) = A(u)(Gesamt) · Abflussbeiwert

Die für die Mulde maßgebende Durchlässigkeit k_f(Mulde) ergibt sich:

• k_f(Mulde) = k_f(Untergrund)

Die Vorgehensweise wird an einem Beispiel gezeigt. Wählen Sie den Menüeintrag "Datei / Neu" oder den Menüeintrag "Bearbeiten / Versickerungstyp". Da nach DWA-A 138 mit den Regenspenden-Tabellen aus dem KOSTRA-Atlas gerechnet wird, ist der Schalter "DWA-A 138 (empfohlen)" aktiviert. Verlassen Sie die Dialogbox durch Klicken auf den Knopf "Pflaster mit Mulde".

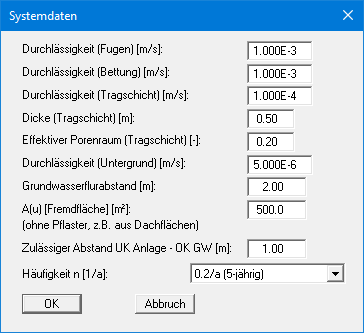

Wählen Sie den Menüeintrag "Bearbeiten / Systemdaten" und geben Sie die Werte der folgenden Dialogbox ein.

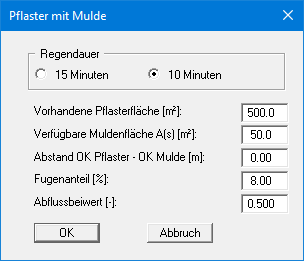

Bestätigen Sie Ihre Eingaben mit "OK". Wählen Sie anschließend den Menüeintrag "Bearbeiten / Pflaster mit Mulde" und geben Sie die Werte der folgenden Dialogbox ein.

Bestätigen Sie Ihre Eingaben mit "OK". Jetzt könnten Sie noch eine ortspezifische Tabelle mit den Regenspenden eingeben. Für das Beispiel wird mit der Regenspenden-Tabelle "Hannover-Süd" gerechnet, die bei Programmstart automatisch geladen ist (siehe Menüeintrag "Bearbeiten / Tabelle Regenspenden".

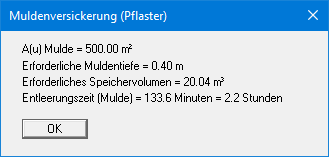

Jetzt können Sie die Versickerungsanlage berechnen. Wählen Sie dazu den Menüeintrag "System / berechnen". Sie erhalten das Ergebnis der Berechnung. Danach werden die Berechnungsergebnisse in der Grafik dargestellt.
