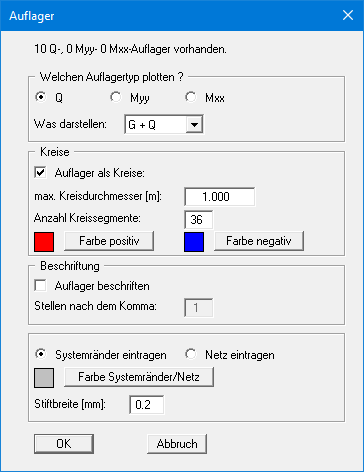

Mit diesem Menüeintrag können Sie eine Kreisgrafik der Auflagerkräfte erzeugen. Die vorhandenen Auflager werden ganz oben in der Dialogbox aufgeführt.
Im oberen Bereich der Dialogbox wählen Sie die Auflagergröße, die dargestellt werden soll.
-
Q = Auflager infolge Weg-Randbedingung w
-
Mxx = Auflager infolge Weg-Randbedingung phi(y)
-
Myy = Auflager infolge Weg-Randbedingung phi(x)
Alle restlichen Eingaben sind mit den Eingaben unter dem Menüeintrag "Auswerten / Kreise" identisch.
