GGU-SLAB: Menüeintrag "Isolinien normal"

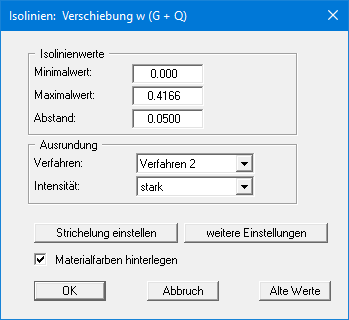

Nach Auswahl des gewünschten Parameters erhalten Sie unter diesem Menüeintrag die folgende Dialogbox, in der Sie die Form der Isoliniendarstellung beeinflussen können.

Das Programm zeigt Ihnen den vorhandenen kleinsten und größten Messwert und den Abstand, mit dem die Isolinien gezeichnet werden. Wenn die Darstellung mit einem anderen Wert als dem Messwert beginnen soll, können Sie hier die gewünschte Anfangsgröße eingeben. Ebenso können Sie den Abstand variieren, um z.B. die Anzahl der gezeichneten Isolinien zu reduzieren.

Wenn Sie den Menüeintrag anwählen, erscheinen immer die vom Programm automatisch ausgewählten Einstellungen. Über den Knopf "Alte Werte" werden die Einstellungen übernommen, die Sie bei der vorigen Isoliniendarstellung eingegeben haben. Diese Information wird mit dem Datensatz abgespeichert.


Weiterhin können Sie zwischen drei Ausrundungsverfahren wählen:

  • "nicht ausrunden"
    Da im Programm ein linearer Ansatz innerhalb eines Dreieckelements implementiert ist, erhalten Sie die Berechnungsergebnisse ohne programminterne Rundung.

  • "Verfahren 1" bzw. "Verfahren 2"
    Bei diesen Ausrundungsverfahren werden zwei unterschiedliche Beziersplines verwendet, für die jeweils noch Ausrundungs-Intensitäten vorgegeben werden können, um gerundete Isolinien zu erhalten. Verfahren 2 erzeugt sehr runde Isolinien mit der grundsätzlichen Gefahr, dass die tatsächlichen Ergebnisse verfälscht werden können.

Über die Knöpfe "Strichelung einstellen" und "weitere Einstellungen" können Sie für die Isolinien Festlegungen zur Art der Darstellung treffen. Die Darstellung kann durch Aktivieren des entsprechenden Knopfes mit den Materialfarben der Platte hinterlegt werden.
