GGU-STRATIG: Menüeintrag "Blattformat"

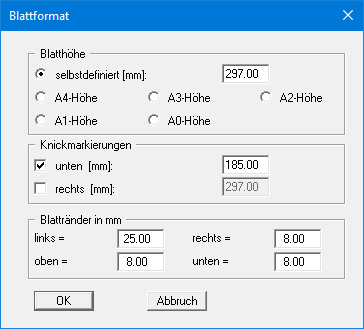

Über diesen Menüeintrag können Sie die Blatthöhe Ihres Ausgabeblattes und die Darstellung von Knickmarkierungen und Blatträndern beeinflussen. Die Blattbreite wird über den Menüeintrag "Eingabe / Gesamtbild" definiert. Sie erhalten die folgende Dialogbox:

Voreingestellt ist ein DIN A3-Blatt. Das Programm zeichnet automatisch um das Ausgabeblatt dünne Schneidkanten, die beim Ausdruck auf Plottern mit Rollenmedien benötigt werden. Die Schneidkanten können im Menüeintrag "Einstellungen / Allgemein" durch Deaktivieren des Schalters "mit Schneidkanten" ausgeblendet werden.

Die Blatthöhe können Sie im oberen Eingabefeld beliebig festlegen. Darunter haben Sie die Möglichkeit die Blatthöhe durch Auswahl der verschiedenen DIN-Formate vom Programm automatisch ermitteln zu lassen. Bei größeren Blattformaten ist die Aktivierung einer Knickmarkierung zum späteren Falten der Ausdrucke sinnvoll.

Mit den "Blatträndern" (auch Plotkanten genannt) legen Sie die Lage eines dick ausgezogenen Rahmens als Abstand von den Schneidkanten fest. Dieser Rahmen umschließt Ihre spätere Anlage (= Zeichenbereich). Sie können diesen Rahmen ausblenden, wenn Sie im Menüeintrag "Einstellungen / Allgemein" den Schalter "mit Plotkanten" deaktivieren.
