Mini-CAD: Zwei Linien trimmen

Sie können zwei Linien automatisch bis zu ihrem Schnittpunkt verlängern oder verkürzen. Die Linien müssen nicht auf derselben Zeichenebene liegen, Sie müssen nur alle Ebenen als Auswahlebene aktiviert haben (siehe Abschnitt "Ebeneneinstellungen").

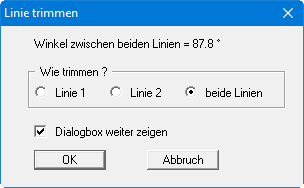

Aktivieren Sie das Symbol "Linien trimmen" und klicken nacheinander die zu trimmenden Linien an. Die erste wird zunächst durch schwarze Kästchen am Linienende markiert. Beim Anklicken der zweiten Linie erhalten Sie die folgende Dialogbox:

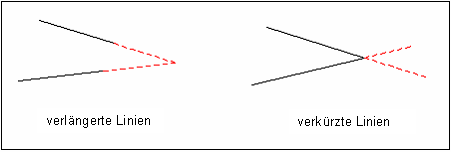

Wenn Sie "beide Linien" anklicken, werden die Linienenden zusammengeführt, d.h. verlängert oder verkürzt wie in der obigen Skizze dargestellt. Wenn Sie "Linie 1" oder "Linie 2" auswählen, wird nur die jeweilige Linie bis zum fiktiven Schnittpunkt verlängert oder verkürzt. Bei überschnittenen Linien, die bei einer Trimmung verkürzt werden müssen, wird stets das kürzere Ende der einzelnen Linien entfernt. Die Liniennummer bezieht sich auf die Reihenfolge beim Anklicken der Linien.
