GGU-2D-SSFLOW: Einstellungen

Nach Auswahl dieses Menüeintrags können Sie in der folgenden Dialogbox verschiedene Kriterien für die Berechnung einstellen:

• "Anfangspunkte festlegen"
  Sie können die Startpunkte von Wasserpartikeln festlegen.

• "Anfangspunkte (Kreis)"
  Sie können mehrere Startpunkte festlegen, die sich kreisförmig um den von Ihnen angegebenen Punkt gruppieren. Das kann, z.B. bei Brunnen innerhalb des Systems, die Eingabe von Wasserpartikeln wesentlich vereinfachen (Stichwort: " 50-Tage-Linie").

• "Endpunkte festlegen"
  Wenn Senken (Entnahmebrunnen) innerhalb eines Systems vorhanden sind, resultiert daraus unter Umständen eine Oszillation der Partikelbahn um den Brunnenpunkt, da alle Geschwindigkeiten auf den Brunnen gerichtet sind. Um in diesem Fall unnötige Rechenzeit zu vermeiden, können Endpunkte festgelegt werden. Um diese Endpunkte wird ein Quadratbereich von Ihnen definiert. Wenn ein Wasserpartikel dieses Quadrat betritt, wird die Berechnung der entsprechenden Partikelbahn beendet.

• "Punkte speichern"
  Sie können Startpunkte in einer Datei abspeichern, um Sie für ein anderes System verfügbar zu haben.

• "Punkte laden"
  Wenn Sie über den vorherigen Knopf Startpunkte abgespeichert haben, können Sie diese Startpunkte mit diesem Knopf wieder ins Programm laden.

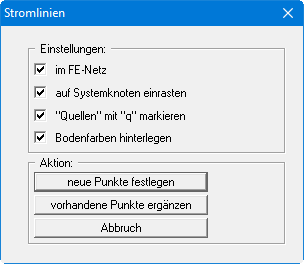

Nach Auswahl eines Knopfes zur Punktdefinition erscheint die folgende Auswahlbox:

Der Schalter "im FE-Netz" bewirkt, dass bei der Festlegung der Punkte das FE-Netz dargestellt wird, ansonsten erscheint nur der Systemumriss. Ist der Schalter "auf Systemknoten einrasten" aktiviert, wird bei der nachfolgenden Punktdefinition der Systemknoten übernommen, der der Mausspitze beim Klicken am nächsten war. Ansonsten können Sie die Punkte frei im System positionieren.

Wenn bereits Punkte festgelegt worden sind, können Sie weitere Punkte hinzufügen, indem Sie den Knopf "vorhandene Punkte ergänzen" nutzen. Verlassen Sie die Box über den Knopf "neue Punkte festlegen", werden schon vorhandene Punkte gelöscht.
