GGU-2D-TRANSIENT: Menüeintrag "Bodenart- Legende"

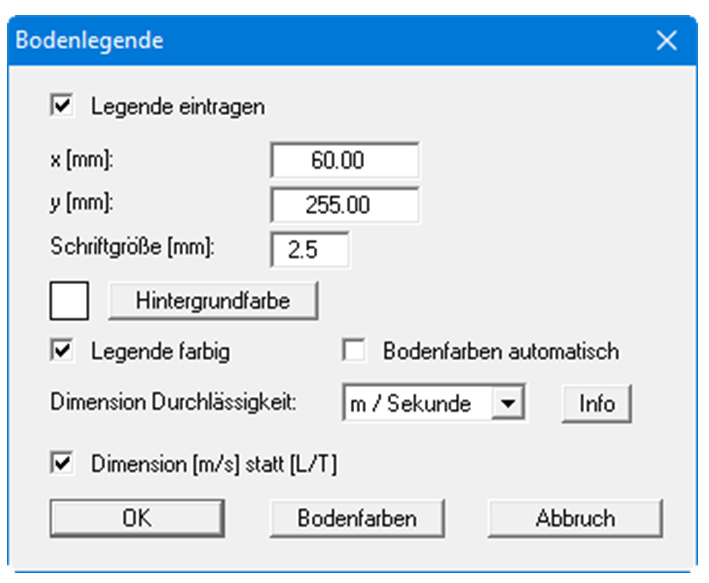

Auf Ihrem Ausgabeblatt wird eine Legende mit den Bodenkennwerten der einzelnen Schichten dargestellt. In der Dialogbox dieses Menüeintrages können Sie die Darstellungsform verändern, wenn der Schalter "Legende eintragen" aktiviert ist.

Mit den Werten für "x" und "y" definieren und verändern Sie die Lage der Legende auf dem Ausgabeblatt. Über die "Schriftgröße" steuern Sie die Größe der Legende. In einigen Legenden können Sie auch eine Hintergrundfarbe definieren.

Am schnellsten können Sie die Position der Legende verändern, indem Sie die Funktionstaste [F11] drücken und anschließend die Legende mit der gedrückten linken Maustaste an die gewünschte Position ziehen.

• “Hintergrundfarbe"
  Über den Knopf definieren Sie die Hintergrundfarbe für die Legende.

• "Legende farbig"
  Die Legende enthält die Bodenfarben. Bei ausgeschalteter Funktion wird die Bodennummer eingetragen.

• "Bodenfarben automatisch"
  Den Schichten werden vom Programm automatisch Bodenfarben zugeordnet. Ist der Schalter nicht aktiviert, werden die Farben genommen, die Sie unter dem Knopf "Bodenfarben" individuell einstellen können.

• “Dimension Durchlässigkeit"
  Für eine instationäre Berechnung ist die Eingabe der Durchlässigkeit in "m / Stunde" oder "m / Tag" häufig sinnvoller. Um unnötige Erklärungen bei der Abgabe Ihrer Berechnungen zu sparen, erfolgt die Darstellung des k-Wertes in der Legende der Bodenkennwerte in "m / Sekunde". Das Programm rechnet dazu intern Ihre eingegebenen Durchlässigkeitswerte wieder von Ihrer hier ausgewählten Dimension auf m/s zurück (siehe Knopf "Info").

• "Dimension [m/s] statt [L/T]"
  Als Standard-Dimension verwendet das Programm [m/s]. Wie zuvor erläutert, können Sie auf [m/h] und [m/d] umstellen. Wenn andere Dimensionen gewünscht werden (z.B. Yard und Minuten), kann als Dimension die allgemeine Form Länge [L] und Zeit [T] gewählt werden. Deaktivieren Sie dazu diesen Schalter.

• "Bodenfarben"
  Sie erhalten eine Dialogbox, in der Sie Ihre gewünschten Einstellungen vornehmen können. Sie können hier jedem Boden nach Klicken auf den Knopf mit der gewünschten Nummer eine neue Farbe zuweisen.
