GGU-2D-TRANSIENT: Menüeintrag "Legende Funktion nw = f(u)"

Der Wert nw gibt den Anteil des Wasservolumens bezogen auf das Gesamtvolumen an. Er ist eine dimensionslose Größe und abhängig von dem Porenwasserdruck u. Die Legende zeigt Ihnen die spezifischen Kennlinien der von Ihnen definierten Böden.

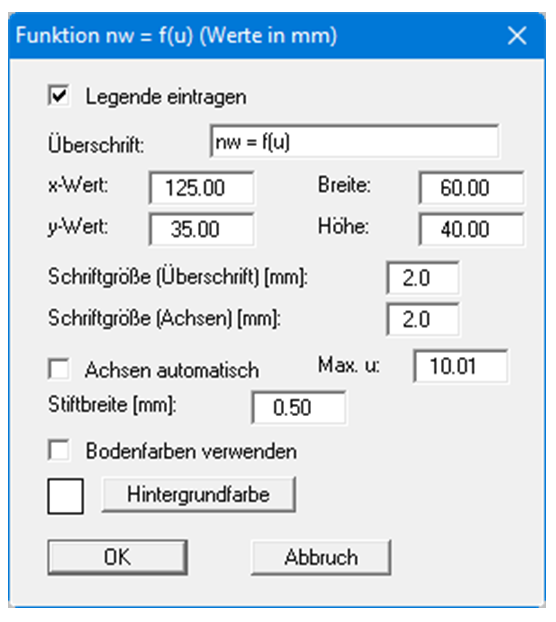

In der Dialogbox dieses Menüeintrags können Sie die Einstellungen für die Darstellung verändern, wenn Sie den Knopf "Legende eintragen" aktivieren.

Mit den Werten für "x", "y", "Breite" und "Höhe" definieren und verändern Sie die Lage und Größe der Legende auf dem Ausgabeblatt. Wenn Sie die Schriftgrößen verändern, sollten Sie immer auch die Breite und Höhe entsprechend vergrößern, da die eigentliche Funktionsgrafik sonst immer kleiner im definierten Legendenrahmen dargestellt wird.

Wenn Sie den Knopf "Achsen automatisch" aktivieren, wählt das Programm eine Darstellung über alle eingegebenen Werte u. Wenn der Knopf deaktiviert ist, können Sie die x-Achsen-Darstellung auf einen von Ihnen festgelegten Wert "Max. u" begrenzen.

Sie erhalten eine farbliche Unterscheidung der einzelnen Kurven, wenn der Knopf "Bodenfarben verwenden" aktiviert ist. Sind jedoch die Kurvenwerte für alle Böden gleich, wird die Funktions-Kurve automatisch in Schwarz gezeichnet und ein entsprechender Hinweis unter die Grafik geschrieben. Sie können auch eine Hintergrundfarbe für die Legende definieren.
