GGU-2D-TRANSIENT: Menüeintrag "Legende Funktion k = f(t)"

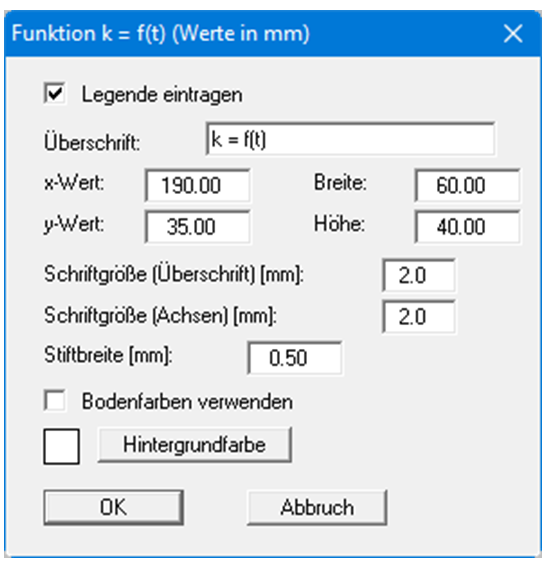

Wenn Sie im Menüeintrag  “Zeit-Rand / Bodenkennwerte" für die Bodenschichten unterschiedliche Durchlässigkeiten in Abhängigkeit von der Zeit eingegeben haben, erfolgt bei Aktivierung des Schalters "Legende eintragen" die Darstellung der Funktion k = f(t) als Grafik. In der Dialogbox dieses Menüeintrags können Sie die Einstellungen für die Darstellung der Legende verändern.

Mit den Werten für "x", "y", "Breite" und "Höhe" definieren und verändern Sie die Lage und Größe der Legende auf dem Ausgabeblatt. Wenn Sie die Schriftgrößen verändern, sollten Sie immer auch die Breite und Höhe entsprechend vergrößern, da die eigentliche Funktionsgrafik sonst immer kleiner im definierten Legendenrahmen dargestellt wird.

Sie erhalten eine farbliche Unterscheidung der einzelnen Kurven, wenn der Knopf "Bodenfarben verwenden" aktiviert ist. Sind jedoch die Kurvenwerte für alle Böden gleich, wird die Funktions-Kurve automatisch in Schwarz gezeichnet und ein entsprechender Hinweis unter die Grafik geschrieben. Sie können auch eine Hintergrundfarbe für die Legende definieren.
