GGU-AXPILE: Menüeintrag "Allgemeine Legende"

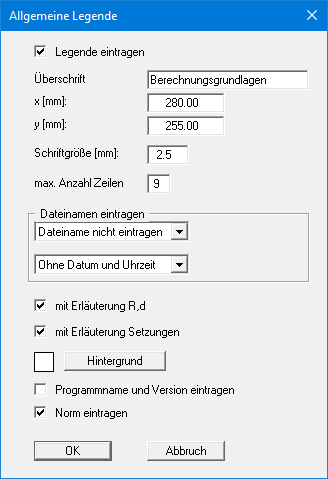

Wenn Sie den Schalter "Legende eintragen" aktivieren, wird eine Legende mit den Berechnungsgrundlagen dargestellt. Form und Aussehen der Legende können verändert werden.

Mit den Werten für "x" und "y" definieren und verändern Sie die Lage der Legende auf dem Ausgabeblatt. Über die "Schriftgröße" und "max. Anzahl Zeilen" steuern Sie die Größe der Legende, gegebenenfalls erfolgt eine mehrspaltige Darstellung. In einigen Legenden können Sie auch eine Hintergrundfarbe definieren.

Am schnellsten können Sie die Position der Legende verändern, indem Sie die Funktionstaste [F11] drücken und anschließend die Legende mit der gedrückten linken Maustaste an die gewünschte Position ziehen.

Durch Auswahl der entsprechenden Optionen können Sie den aktuellen Dateinamen ohne oder mit Pfadangabe und Zeitinformationen in die Legende eintragen lassen. Wenn Sie eine Datensatzbeschreibung eingegeben haben (siehe Menüeintrag “Bearbeiten / Datensatzbeschreibung”), wird diese ebenfalls in der allgemeinen Legende dargestellt.

Wenn Sie die Knöpfe "mit Erläuterung R,d" und "mit Erläuterung Setzungen" aktivieren, werden die im Pfahldiagramm verwendeten Linien in der Allgemeinen Legende erläutert. Dabei variiert der erste Schalter entsprechend der von Ihnen getroffenen Einstellung für die y-Achse des Pfahldiagramms (Menüeintrag “Formbatt / Pfahldiagramm” Bereich "Was eintragen:").

Weiterhin können Sie über die entsprechenden Schalter die Darstellung von Programmnamen und Versionsnummer sowie verwendeter Norm in der Legende aktivieren.
