GGU-AXPILE: Menüeintrag "Bodenkennwerte"

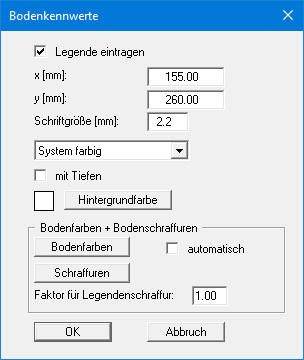

Auf der Grafik wird eine Legende mit den Bodenkennwerten dargestellt, wenn Sie den Schalter "Legende eintragen" aktiviert haben. Form und Aussehen dieser Legende können Sie mit diesem Menüeintrag verändern.

Mit den Werten für "x" und "y" definieren und verändern Sie die Lage der Legende auf dem Ausgabeblatt. Über die "Schriftgröße" steuern Sie die Größe der Legende. In einigen Legenden können Sie auch eine Hintergrundfarbe definieren.

Am schnellsten können Sie die Position der Legende verändern, indem Sie die Funktionstaste [F11] drücken und anschließend die Legende mit der gedrückten linken Maustaste an die gewünschte Position ziehen.

Sie können in der Legende zusätzlich die Tiefen der Bodenschichten eintragen lassen. Bei Verwendung absoluter Höhen stellen Sie die Dimension der Tiefen, z.B. "mNHN", im Menüeintrag "Bearbeiten / Oberkante Gelände" ein.

Wenn in der Combobox die Einstellung "System farbig " aktiviert wurde, werden in der Legende der Bodenkennwerte und in der Systemdarstellung die Böden farbig dargestellt. Ansonsten erfolgt eine Nummerierung der Böden in der Legende.

Im Bereich "Bodenfarben + Bodenschraffuren" können Sie die gewünschten Anpassungen entsprechend Ihren individuellen Vorstellungen vornehmen:

• "automatisch"
  Den Böden werden vom Programm automatisch Bodenfarben zugeordnet. Ist der Schalter deaktiviert, werden die Bodenfarben genommen, die Sie unter dem Knopf "Bodenfarben" individuell einstellen können.

• "Bodenfarben"
  Sie erhalten eine Dialogbox, in der Sie Ihre gewünschten Einstellungen vornehmen können. Sie können hier jeder Bodenschicht nach Klicken auf den Knopf mit der gewünschten Nummer eine neue Farbe zuweisen oder über "Bodenfarben / umordnen" die Farben neu zuordnen. Ihre Farbeinstellungen können Sie unter "Bodenfarben / speichern" in eine Datei sichern und diese über den Knopf "Bodenfarben / laden" auch für andere Systeme wiederverwenden. Im unteren Bereich können Sie die Farbeinstellungen z.B. als benutzerdefinierte Farben in die Windows-Farb-Box übernehmen oder umgekehrt. Über den Knopf "Info" erhalten Sie dazu weitere Erläuterungen.

• "Schraffuren"
  Sie erhalten eine Dialogbox, in der Sie für jeden Boden verschiedene Schraffuren definieren können.

• "Faktor für Legendenschraffur"
  Mit der Eingabe kann in den kleinen Kästchen der Legende eine engere Schraffur als im System erreicht werden. Wählen Sie dazu eine Eingabe < 1.00.
