GGU-ELASTIC: Auswerten Allgemeines

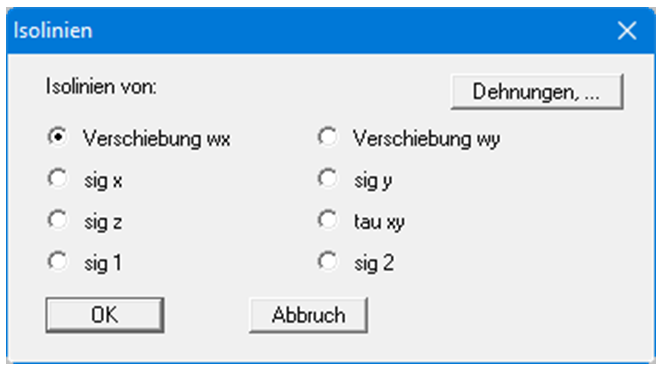

Die Auswertung und grafische Darstellung der Berechnungen kann vielfältig erfolgen. Wenn Sie eine Isolinien-, Kreisdiagramm- oder Schnittdarstellung anwählen, erscheint jeweils eine Dialogbox, in der Sie zunächst die Zustandsgröße auswählen, die Sie darstellen lassen möchte.

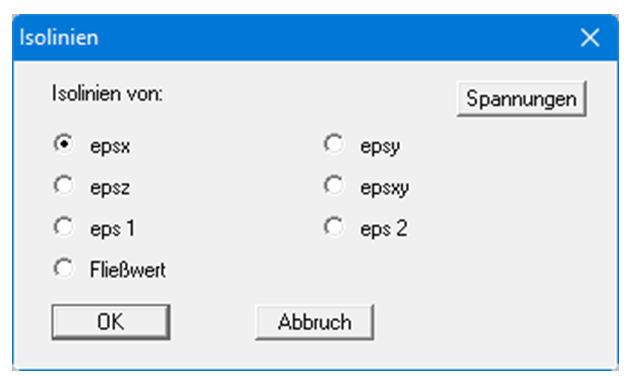

Wenn Sie die Dehnungen darstellen lassen wollen, klicken Sie auf den Knopf "Dehnungen,.." und Sie erhalten die folgende Auswahlbox:

Wenn Sie den Knopf "Spannungen" anwählen, erhalten Sie wieder die Dialogbox für die Auswahl der Spannungen und Verschiebungen (s.o.).
