GGU-ELASTIC: Menüeintrag "(Isolinien) farbig"

Mit diesem Menüeintrag erreichen Sie eine farbgefüllte Darstellung der Linien gleicher Zustandgrößen.

• Bereich "Isolinienwerte"
  Mit dem Knopf "Extremwerte ermitteln" veranlassen Sie die Berechnung der minimalen und maximalen Größen, die anschließend in die entsprechenden Eingabeboxen eingetragen werden. Sie müssen diese Werte jedoch nicht beibehalten, sondern können eigene Werte vorgeben.

• Bereich "Farbfüllungen"

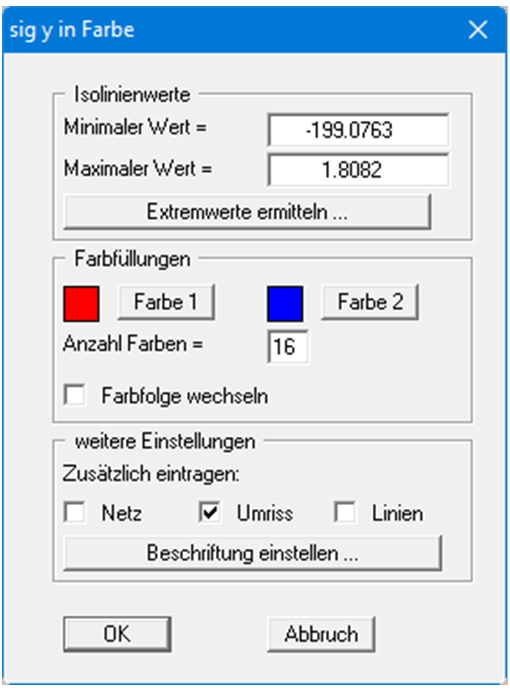

  Mit "Anzahl Farben ="steuern Sie die Farbunterteilung des Isolinienplans. Im obigen Beispiel würden 16 Farbabstufungen zwischen "Farbe 1" und "Farbe 2" vorgenommen werden. Voreingestellt ist ein Verlauf von rot nach blau. Sie können diese beiden Farben nach Anwahl der Knöpfe "Farbe 1" bzw. "Farbe 2" beliebig verändern oder einfach über den Schalter "Farbfolge wechseln" den Farbverlauf umdrehen.

• Bereich "weitere Einstellungen"
  Sie können zusätzlich zur Farbdarstellung das Dreiecksnetz und/oder den Umriss des Systems und der Materialien einzeichnen lassen. Ebenso ist eine zusätzliche Isoliniendarstellung möglich. Über den Knopf "Beschriftung einstellen" können Sie eine Linienbeschriftung einstellen. Hier können Sie auch die Schriftgröße der Farbleiste anpassen. Eine Ausrundung der Isolinien kann hier nicht vorgenommen werden.

Nach Bestätigung mit "OK" wird die Isoliniendarstellung veranlasst. Ein Farbbalken am rechten Bildrand Ihres Ausgabeblattes dient der Zuordnung zwischen jeweiliger Farbe und zugehöriger Größe. Wenn dieser Balken in die seitliche Blattbegrenzung gezeichnet wird, wählen Sie unter dem Menüeintrag "Blatt / Blattformat" eine größeren "Plotrand rechts".
