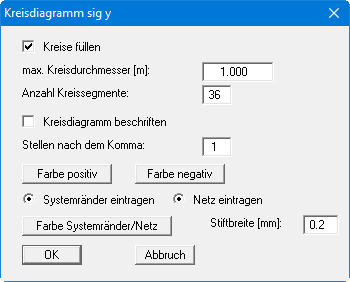

Sie können sich Kreisgrafiken erzeugen, bei denen die entsprechenden Zustandsgrößen als unterschiedliche große, wertabhängige Kreise dargestellt werden
-
"Kreise füllen"
Bei aktiviertem Schalter werden die Kreise farbig gefüllt dargestellt. -
"max. Kreisdurchmesser [m]"
Sie stellen den Kreisdurchmesser ein, den die maximale Zustandsgröße erhalten soll. -
"Anzahl Kreissegmente"
Sie geben die Kreisauflösung vor. Bei einem Wert von z.B. 3 werden Dreiecke dargestellt. -
"Kreisdiagramm beschriften"/"Stellen nach dem Komma"
Sie können jeden Kreis mit dem Wert der Zustandsgröße beschriften. Im anschließenden Eingabefeld definieren Sie, wie viele Nachkommastellen dargestellt werden sollen. -
"Farbe positiv"/"Farbe negativ"
Sie können die Farbfüllungen der Kreise für positive und für negative Werte der Zustandsgrößen einstellen. -
"Systemränder eintragen"/"Netz eintragen"
Zusätzlich zu den Kreisen können Sie entweder die Systemränder oder das FE-Netz eintragen lassen. -
"Farbe Systemränder/Netz"/"Stiftbreite"
Sie stellen die grafische Darstellung für Systemränder oder FE-Netz ein.
