GGU-GABION: Menüeintrag "Bermen (Aktivseite)"

Sie können maximal 40 Bermen auf der Aktivseite definieren.

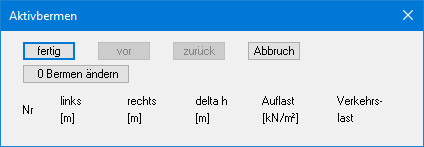

Klicken Sie auf den Knopf “0 Bermen ändern” und geben Sie die gewünschte Bermenanzahl ein.

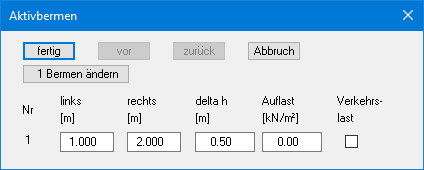

Geben Sie die x-Ordinaten des Fußpunktes und des Kopfpunktes ein. Mit "delta h" definieren Sie die Höhe der Berme. Hier sind auch negative Werte zulässig. Zum Schluss kann eine "Auflast" auf dem hinter dem Kopf der Berme gelegenen horizontalen Teil eingegeben werden. Diese kann als Verkehrslast definiert werden.

Sind bereits Bermen vorhanden, können Sie durch Eingabe einer "0" vorhandene Bermen löschen.

Bermen dürfen sich nicht überlappen. Das Programm überprüft diese Bedingung und macht Sie auf den Fehler aufmerksam.
