GGU-GABION: Menüeintrag "System"

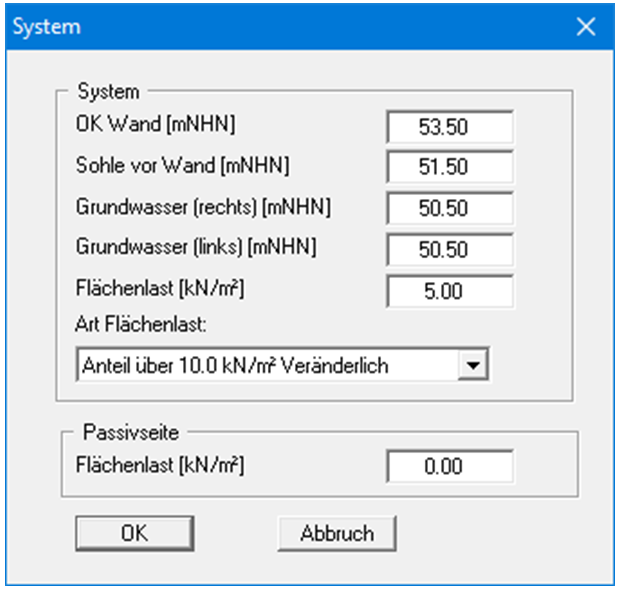

Sie erhalten eine Dialogbox zur Definition der Baugrube:

Im oberen Teil der Dialogbox geben Sie die Tiefe der Sohle vor Wand und die Grundwasserstände ein. Falls Sie zu Beginn der Systembeschreibung den Schalter "Absolute Höhen verwenden" aktiviert haben, erscheint wie in der oben dargestellten Dialogbox das zusätzliche Eingabefeld "OK Wand", in dem Sie die absolute Lage festlegen. In diesem Fall werden alle Höhen in mNHN oder m Baunull gemessen, d.h. die y-Achse zählt positiv nach oben. Sie können dann auch unter "OK Wand" z. B. einen Wert von 53,50 mNHN eingeben. Alle weiteren Angaben müssen sich dann auf diesen Wert beziehen, d.h. Sie müssen hierfür die entsprechenden [mNHN]-Werte eingeben.

Wenn Sie die Höhe eines bereits definierten Systems nachträglich auf absolute Höhen setzen, erfolgt nach Verlassen der obigen Dialogbox eine Abfrage, ob Bodenschichten und definierte Elemente wie z. B. Anker an die neue OK Wand angepasst werden sollen. Eine Anpassung würde bedeuten, dass die als positiver Wert eingegebene Tiefe einer Bodenschicht von beispielsweise 7,5 m anschließend in eine absolute Höhe von -7,5 mNHN umgerechnet wird. Wenn Sie Ihr System also nur auf [mNHN] umstellen, wählen Sie in der Abfragebox keine Elemente aus und klicken auf den Knopf "OK".

Weiterhin kann eine Flächenlast definiert werden. Beim Globalsicherheitskonzept erhalten Sie hier den Schalter "Flächenlast als Verkehrslast". Dies ist nur für den Nachweis der Tiefen Gleitfuge interessant. Wenn die Flächenlast als Verkehrslast definiert wurde, wird diese Last beim Nachweis der Tiefen Gleitfuge nur angesetzt, wenn sie antreibend wirkt. Sie können auch auf der Passivseite eine Flächenlast definieren.

Wenn Sie mit dem Teilsicherheitskonzept arbeiten, wählen Sie für die Flächenlast aus, ob sie als "Ständig", "Veränderlich" oder "Anteil über 10.0 kN/m² Veränderlich" berücksichtigt werden soll (siehe vorherige Dialogbox). "Anteil über 10.0 kN/m² Veränderlich" bedeutet z. B. bei einer Eingabe von 13,5 kN/m², dass 10 kN/m² als ständige Last und 3,5 kN/m² als veränderliche Last in die Berechnung eingehen.
