GGU-LATPILE: Beschreibung des Beispielsystems

Folgendes System soll berechnet werden:

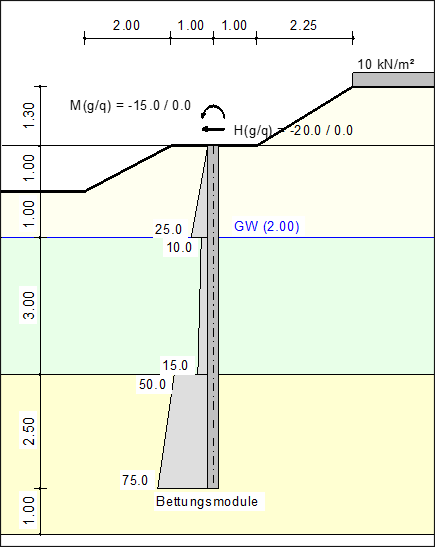

Das System besitzt drei unterschiedliche Böden. Auf der Aktivseite ist eine Berme vorhanden, die mit 10 kN/m² belastet wird. Auf der Passivseite ist ebenfalls eine Berme vorhanden. Der Bettungsmodulverlauf ist dargestellt. Es soll ein Stahlpfahl (HEB 300) berechnet werden. Am Pfahlkopf greift ein Moment von 15 kN m und eine Horizontallast von 20 kN an. Die Wirkungsrichtung der Belastung kann aus Abbildung 2 abgelesen werden. Der Grundwasserstand liegt 2,0 m unter Pfahlkopf. Der Pfahl ist 7,5 m lang.
