GGU-LATPILE: Blocklasten
Es können auf der Aktivseite bis zu 20 Blocklasten in beliebiger Höhe angesetzt werden.
Der Gleitflächenwinkel für den aktiven Erddruck aus Eigenlast des Bodens wird gemäß DIN 4085 für die Berechnung herangezogen.

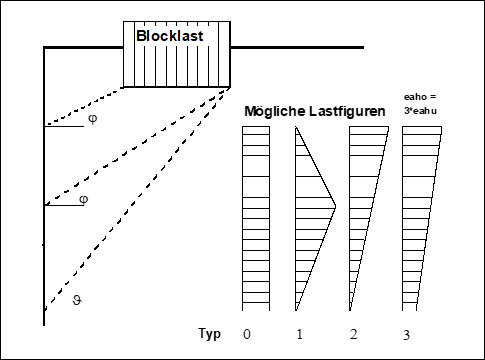

Bei mehreren Bodenschichten hangelt sich das Programm von Schicht zu Schicht mit dem jeweils gültigen Reibungswinkel. Die Form der resultierenden Erddruckbelastung kann auf vier verschiedene Art und Weisen festgelegt werden.

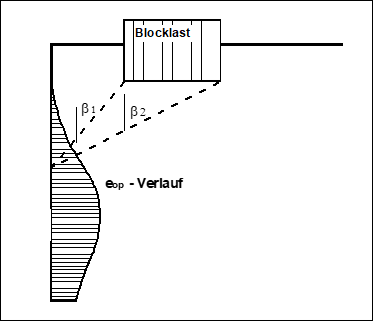

Bei Ruhedruck werden die Beanspruchungen des Pfahls aus Blocklasten über die Theorie des elastischen Halbraums ermittelt. Es können die beiden Lastkonzentrationsfaktoren "3" und "4" berücksichtigt werden (siehe auch nachfolgende Abbildung).
Für vorbelastete, bindige Böden gilt der Konzentrationsfaktor "3" mit:
eop = q/π · (β2 - β1 + cosβ1 · sinβ2 - cosβ2 · sinβ2)Für nicht bindige Böden oder nicht vorbelastete, bindige Böden gilt der Konzentrationsfaktor "4" mit:
eop = q/4 · (sin³β2 - sin³β1)
Blocklasten können hinsichtlich des Erddrucks unabhängig von der globalen Einstellung für die Art des Erddrucks eingestellt werden (siehe Menüeintrag "Editor 1 / Art des Erddrucks").
