GGU-LATPILE: Menüeintrag "Stahlprofile"

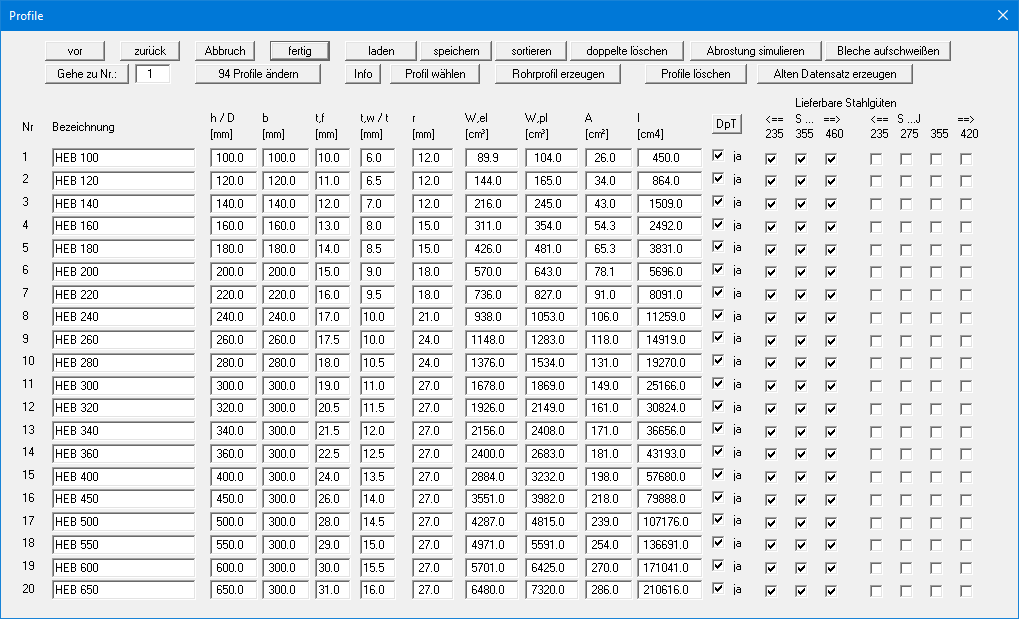

Wenn Sie einen Stahlpfahl über die Profil-Liste nach EC 3 bemessen wollen, erhalten Sie über diesen Menüeintrag eine Dialogbox mit der aktuell geladenen Liste von Stahlprofilen.

Sie haben folgende Möglichkeiten:
"vor", "zurück", "Gehe zu Nr.:"
Mit den Knöpfen "vor" und "zurück" können Sie in der Liste blättern. Mit "Gehe zu Nr.:" springt das Programm zur dahinter eingegebenen Profilnummer."Abbruch", "fertig"
Über diese Knöpfe verlassen Sie die Dialogbox ohne oder mit Übernahme Ihrer Änderungen."x Profile ändern", "Info"
Über den Knopf "x Profile ändern" können Sie die Liste der Stahlprofile erweitern oder verkleinern. Neue Profile werden am Ende der Liste eingefügt. Über den Knopf "Info" erhalten Sie eine Erläuterung der Abkürzungen für die einzugebenden Profilwerte."laden", "speichern", "sortieren", "doppelte löschen"
Sie können über den Knopf "laden" eine andere Profilliste laden. Dabei haben Sie die Möglichkeit, die neue Liste zur bereits geladenen Profilliste hinzuzuladen. Nach dem Hinzuladen von Profilen ist es sinnvoll, über den Knopf "doppelte löschen" die doppelt vorhandenen Profile zu löschen. Über den Knopf "sortieren" können Sie die Profile nach Trägheitsmoment oder Namen sortieren lassen. Eine so veränderte Profilliste können Sie über den Knopf "speichern" als ".tbw_ggu"-Datei in Ihr Programmverzeichnis für spätere Berechnungen speichern."Profil wählen"
Sie erhalten eine Dialogbox, in der Sie aus der Liste das gewünschte Profil für die Bemessung auswählen.

"Abrostung simulieren"
Sie können für beliebige Profile eine Abrostung definieren, mit der neue Profilwerte berechnet werden. Die neuen Profilwerte können Sie dem ausgewählten oder einem anderen vorhandenen Profil zuordnen. Sie können die Werte auch einem neuen Profil zuordnen, das zur bestehenden Liste hinzugefügt wird.
Die Abrostung von Rohrprofilen erzeugen Sie über den Knopf "Rohrprofil erzeugen" (siehe unten).

"Bleche aufschweißen"
Wenn Sie eine Verstärkung durch aufgeschweißte Bleche simulieren möchten, klicken Sie auf den vorherigen Knopf "Abrostung simulieren" und geben negative Abrostungen ein."Rohrprofil erzeugen"

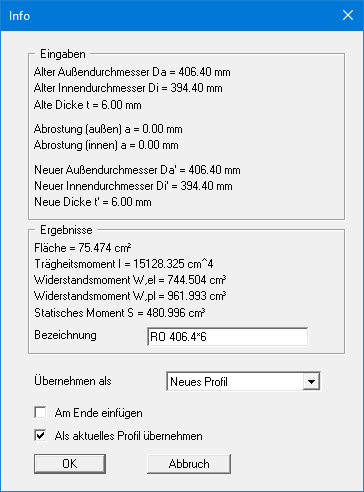

Sie können ein neues Rohrprofil erzeugen. Dazu erhalten Sie zunächst eine Dialogbox, in der Sie Maße und Kennzeichnung eingeben. Anschließend können Sie über die folgende Dialogbox das Profil als neues Profil oder unter einem bereits vergebenen Namen abspeichern:

"Profile löschen"

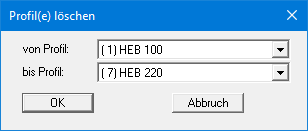

Über diesen Knopf können Sie einzelne oder mehrere hintereinander stehende Profile aus der Profilliste löschen.

"Alten Datensatz erzeugen"
Über diesen Knopf können Sie einen Datensatz mit den alten Profiltabellen nach dem Globalsicherheitskonzept speichern (".tbw", ".spw").
Wenn Sie die Stahlbemessung nach EC 3 nicht aktiviert haben, erhalten Sie die alte Dialogbox. Vor der laufenden Nummer der Stahlprofile befindet sich jeweils ein Schalter, den Sie aktivieren können. Damit wird ein Stahlprofil ausgewählt. Wenn Sie anschließend den Knopf "ausgewähltes Profil als Bemessungsprofil" drücken, wird dieses Profil als Bemessungsprofil übernommen. Für jedes Profil können die Profil-Werte ("h" = Höhe; "b" = Breite; "A" = Fläche; "I" = Trägheitsmoment) geändert werden. Aus I und h bestimmt das Programm bei der späteren Bemessung das Widerstandsmoment W. Die Größe S ist das Statische Moment des Profils und s die Stegdicke. Der Wert "S/s" wird für den Schubspannungsnachweis benötigt.
