GGU-LATPILE: Menüeintrag "Unterschiedliche Profile"

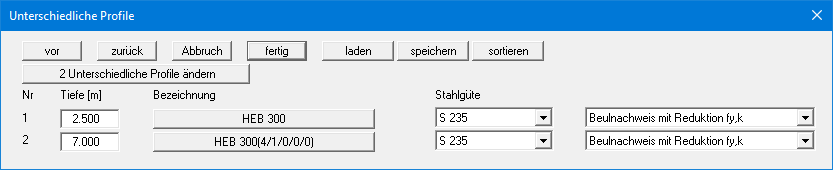

Wenn Sie einen Stahlpfahl mit unterschiedlichen Profilen in verschiedenen Tiefen bemessen wollen, können Sie über diesen Menüeintrag die unterschiedlichen Einzelprofile für den Stahlpfahl definieren. Damit lässt sich beispielsweise eine teilweise Abrostung eines Stahlpfahls darstellen, wie in der folgenden Dialogbox dargestellt:

Legen Sie zunächst die gewünschte Anzahl an Profilen über den Knopf "x Unterschiedliche Profile ändern" fest. Nach Klicken auf den Knopf mit der Profilbezeichnung erhalten Sie eine Dialogbox, in der Sie das gewünschte Profil aus der Profil-Liste auswählen. Ihre Profilzusammenstellung können Sie über die Knöpfe "laden" und "speichern" in eine Datei ".sol_ggu" ablegen und bei Bedarf wieder laden. Über "sortieren" werden die Profile nach Tiefe sortiert.

Wenn Sie mit unterschiedlichen Profilen arbeiten, legen Sie bereits in der Dialogbox dieses Menüeintrags Stahlgüte und Beulnachweis für die einzelnen Profile fest.

Wenn Sie diesen Menüeintrag verlassen und bisher unter "Editor 1 / System einstellen" noch "mit Profil-Liste" ausgewählt haben, erhalten Sie die Abfrage, ob Sie auf Stahlbemessung mit unterschiedlichen Profilen umstellen möchten. Andersherum kommt ebenfalls eine entsprechende Abfrage. Wenn Sie bereits "Unterschiedliche Profile" ausgewählt haben und ein Profil (z.B. mit Abrostung) ergänzen möchten, wählen Sie zwischendurch den Menüeintrag "Editor 2 / Stahlprofile" und ergänzen das gewünschte Profil, ohne zunächst wieder auf "mit Profil-Liste" zurückstellen zu müssen. Beim Verlassen des Menüeintrags kommt die umgekehrte Frage, ob Sie zur Stahlbemessung mit Profil-Liste wechseln möchten. In diesem Fall verneinen Sie die Abfrage und ergänzen Ihr neues Profil über diesen Menüeintrag "Editor 2 / Unterschiedliche Profile".
