GGU-STABILITY: Menüeintrag "Teilsicherheiten, ..."

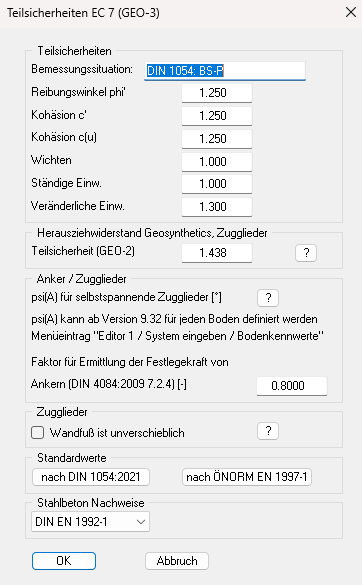

Wenn Sie unter Menüeintrag "Editor 1 / System einstellen" als anzuwendende Norm "EC 7" gewählt haben, erhalten Sie die folgende Dialogbox.

Sie können hier die Teilsicherheiten sowie die Werte für psi(A) und den Faktor für die Festlegekraft von Zuggliedern (siehe “Theoretische Grundlagen: DIN 4084:2009 und GGU-STABILITY”) verändern.

Im Bereich "Standardwerte" können Sie über den Knopf "nach DIN 1054:2010" die Teilsicherheitswerte für die verschiedenen Lastfälle der DIN 1054:2010 bzw. des EC 7 übernehmen lassen. Die gewählte Bemessungssituation wird dabei automatisch oben in der Dialogbox eingetragen und kann, wenn gewünscht, in der Allgemeinen Legende dargestellt werden. Sie können hier aber auch eigene Bezeichnungen verwenden.

Beim Teilsicherheitskonzept nach EC 7 wurden die Bezeichnungen der Lastfälle geändert:

Lastfall 1 heißt jetzt BS-P: Ständige Bemessungssituation (Persistent Situation)
Lastfall 2 heißt jetzt BS-T: Vorübergehende Bemessungssituation (Transient Situation)
Lastfall 3 heißt jetzt BS-A: Außergewöhnliche Bemessungssituation (Accidental Situation)

Zusätzlich gibt es noch die Bemessungssituation infolge Erdbeben (BS-E). Bei der Bemessungssituation BS-E sind alle Teilsicherheiten = 1,0.

Des Weiteren haben Sie die Möglichkeit, über den Knopf "nach ÖNORM EN 1997-1" die Teilsicherheiten nach österreichischer Norm auszuwählen.

Die Teilsicherheiten für die Bemessung von Bauteilen (z.B. Betonschale bei Nagelwänden) werden unter dem Menüeintrag "Nagelwand / Nachweise/Sicherheiten" eingegeben.
