Mini-CAD: Grunddaten eingeben

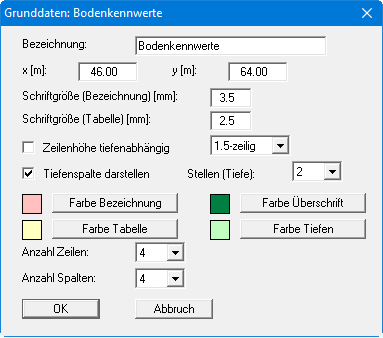

Über den Knopf "Grunddaten" wird die Bezeichnung, Lage, Schriftgrößen, Zeilenhöhen, Farben sowie Zeilen- und Spaltenanzahl festgelegt. Beispielsweise können Sie die Einstellungen wie in der folgenden Dialogbox treffen:

Eine eingegebene Bezeichnung wird in einer übergeordneten Zeile in der Tabelle dargestellt. Wenn Sie keine Bezeichnung eingeben, entfällt die Tabellenzeile. Für die Bezeichnung kann eine andere Schriftgröße gewählt werden als für den Rest der Tabelle. Mit "x" und "y" können Sie die Position der Tabelle mit exakten Blattkoordinaten festlegen.

Durch Aktivierung des Schalters "Zeilenhöhe tiefenabhängig" können Sie eine dem Maßstab der Tiefe angepasste Darstellung erreichen, um z.B. bei Profilschnitten Kenngrößen der einzelnen Schichtungen zu veranschaulichen. Zusätzlich kann die Tiefe durch Aktivierung des entsprechenden Schalters in einer Tiefenspalte angegeben werden.

Für die verschiedenen Spalten und Überschriftenzeilen können Sie den Hintergrund farbig anlegen lassen. Die Anzahl der Zeilen und Spalten kann variiert werden. Die Zeilenanzahl muss bei einer schichtorientierten Darstellung der Anzahl der Schichten des zugehörigen Profils entsprechen. Die Anzahl der Spalten entspricht den Parametern, die Sie darstellen möchten, die Tiefenspalte wird hier nicht mitgezählt.

Nach Bestätigung mit "OK" erfolgt die weitere Eingabe über die Knöpfe "Spaltenüberschriften" und "Werte ändern".
