Mini-CAD: Tabellenwerte eingeben

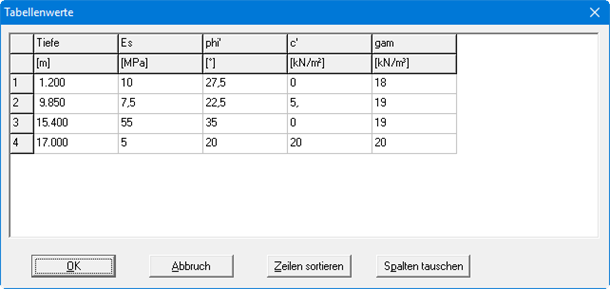

Nach Klicken auf den Knopf "Werte ändern" können Sie die gewünschten Tabellenwerte eingeben bzw. ändern, wie in der folgenden Dialogbox beispielhaft dargestellt.

In der Spalte "Tiefe" müssen bei einer schichtorientierten Tabellendarstellung die Schichttiefen des zugehörigen Profils eingetragen werden. Wird nachträglich die Zeilenanzahl erhöht, wird hier eine neue Zeile eingefügt, vom Programm wird dabei als Tiefe die neue Zeilenanzahl vorgegeben und die neue Zeile im entsprechenden Tiefenprofil eingefügt. Im obigen Beispiel würde eine neue 5. Zeile zwischen Zeile 1 und 2 gesetzt werden. Nach Änderung der Werte können Sie die Zeilen über den Knopf "sortieren" in die richtige Reihenfolge bringen, was ansonsten aber auch automatisch beim Verlassen der Box über "OK" erfolgt.

Soll die Reihenfolge der Spalten geändert werden, klicken Sie auf den Knopf "Spalten tauschen" und geben in der sich öffnenden Dialogbox die gewünschten Spalten an. Dabei können Sie die Überschriften stehen lassen und so evtl. versehentlich in falschen Spalten gemachte Eingaben korrigieren.
