GGU-2D-SSFLOW: Schritt 8: Potentiale auswerten (Beispiel 2)

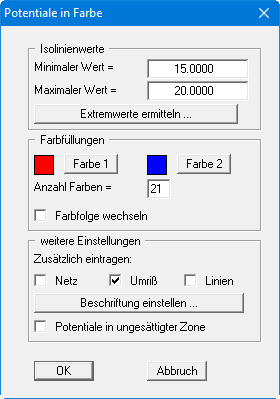

Es soll eine farbgefüllte Isoliniengrafik der Potentiale erzeugt werden. Wählen Sie den Menüeintrag "Auswerten / farbig" und in der folgenden Auswahlbox "Potentiale". Anschließend öffnet sich die folgende Dialogbox:

Betätigen Sie den Knopf "Extremwerte ermitteln …" und drücken anschließend auf "OK". Wenn Sie, wie in der Dialogbox dargestellt, die "Anzahl Farben" auf 21 setzen, erhalten Sie eine Unterteilung der Isolinien in Abständen von 0.25.m. Geben Sie die Grafik, wenn Sie wollen, auf dem angeschlossenen Drucker aus.
