GGU-CONNECT - Der Inhaltsbereich

In diesem Bereich finden sich in verschiedene Kategorieren / Reiter gegliedert die Inhalte der ausgewählten Projekte.

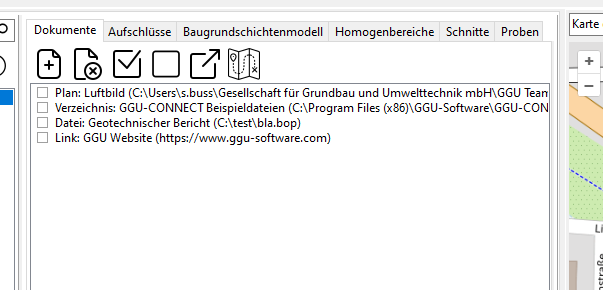

Dokumente

Dokumente sind ab GGU-CONNECT Version 1.14 verfügbar.

Allgemein

GGU-CONNECT ermöglicht die Verwaltung von Dokumenten verschiedenen Typs (s.u.). Dabei speichert GGU-CONNECT nicht die Dateien selbst, sondern Verweise darauf. Das heißt beim Kopieren oder Übertragen eines Projekts ist darauf zu achten, dass die Dokumente von dem Rechner, an dem das CONNECT Projekt geöffnet wird, die Dateien ebenfalls erreichbar sind.

Hier wäre insbesondere an geteilte File Shares zu denken oder Online-Kollaborationslösungen.

Dokument-Typen

GGU-CONNECT erlaubt die Verwaltung von 4 verschiedenen Dokument-Typen

Datei	Eine beliebige Datei.
Verzeichnis	Eine Verzeichnis, das per File-Protokoll erreichbar ist.

Link	Ein Link der über http oder https erreichbar ist.

Plan	Eine Bild-Datei oder PDF, der zur Anzeige eines Plans verwendet werden soll. :info: Im Falle von PDFs sind auch die Seite und die Auflösung beim Rastern des PDFs mit anzugeben. Falls sich in einem PDF mehrere Pläne befinden, die verwendet werden sollen, muss das PDF mehrmals mit der jeweiligen Seite als Plan angelegt werden.

Aktionen

Button "Dokument erzeugen"	Öffnet den Dialog "Dokument anlegen"
Button "Ausgewählte Dokumente löschen"	Nach einer Bestätigung werden alle ausgewählten Dokumente gelöscht

Button "Alle Aufschlüsse anwählen"	Es werden alle angezeigten Dokumente ausgewählt.

Button "Alle Aufschlüsse abwählen"	Es werden alle angezeigten Dokumente abgewählt.

Button "Ausgewählte Dokumente öffnen"	Alle ausgewählten Dokumente werden mit dem Programm geöffnet, was vom Betriebssystem dafür zugeordnet ist.

Button "Ausgewählten Plan anzeigen"	Der aktuell ausgewählte Plan wird in der Planansicht angezeigt.

Doppelklick auf Listenelement	Es öffnet sich der Dialog zum ausgewählten Dokument.

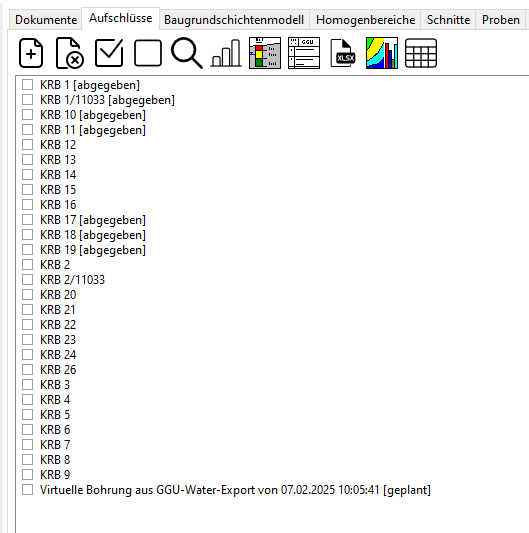

Aufschlüsse

‌

Aktionen

Button "Aufschluss anlegen"	Öffnet den Dialog "Aufschluss anlegen"
Button "Ausgewählte Aufschlüsse löschen"

Button "Alle Aufschlüsse anwählen"

Button "Alle Aufschlüsse abwählen"

Button "Ausgewählte Aufschlüsse gegen SEP3 Standard validieren"	Es öffnet sich der Dialog "Validierungsbericht"

Button "Statistik für ausgewählte Aufschlüsse anzeigen"	Es öffnet sich der Dialog "Statistik"

Button "Ausgewählte Aufschlüsse in GGU-STRATIG öffnen"	Erzeugt dynamisch Informationen zu den ausgewählten Aufschlüssen, öffnet GGU-STRATIG, und stellt die Aufschlüsse dort dar (Voraussetzung: GGU-STRATIG ist installiert).

Button "Ausgewählte Aufschlüsse in GGU-BORELOG öffnen"	Erzeugt dynamisch Informationen zu den ausgewählten Aufschlüssen, öffnet GGU-BORELOG, und stellt die Aufschlüsse dort dar (Voraussetzung: GGU-BORELOG ist installiert).

Button "Ausgewählte Aufschlüsse nach Microsoft Excel exportieren"	Aufschlüsse nach Microsoft Excel exportieren

Button "Ausgewählte Aufschlüsse in GGU-GEO-GRAPH öffnen"	Es wird ein Dialog geöffnet, der einen Export der ausgewählten Aufschlüsse und der damit verbundenen Daten in GGU-GEO-GRAPH ermöglicht, vgl. GGU-GEO-GRAPH Export.

Button "Ausgewählte Aufschlüsse in Tabellenansicht öffnen"	Es wird ein Dialog geöffnet, der die ausgewählten Aufschlüsse in einer tabellarischen Ansicht darstellt.

Doppelklick auf Listenelement	Es öffnet sich der Dialog zum ausgewählten Aufschluss.

Drag and Drop von Aufschlüssen	Wenn man in der Aufschlussliste mit der Maus einen Aufschluss auswählt und ihn auf ein Projekt in der Projektliste zieht, werden die per Checkbox ausgewählten Aufschlüsse in das Projekt verschoben. Es erscheint ein Bestätigungsdialog, über den diesbzgl. verfügbare Optionen angeboten werden.

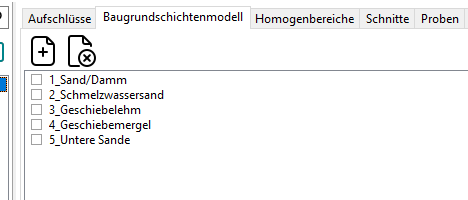

Baugrundschichtenmodell

Aktionen

Button "Baugrundschicht anlegen"	Öffnet den Dialog "Baugrundschicht / Homogenbereich" zum Anlegen eines neues Eintrags
Button "Ausgewählte Baugrundschichten löschen"

Doppelklick auf Listenelement	Öffnet den Dialog "Baugrundschicht / Homogenbereich" zum Bearbeiten des ausgewählten Elements.

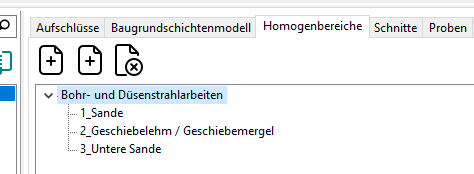

Homogenbereiche

Aktionen

Button "Homogenbereichsklasse anlegen"	Öffnet den Dialog "Homogenbereichsklasse" zum Anlegen eines neues Eintrags
Button "Homogenbereich anlegen"	Öffnet den Dialog "Baugrundschicht / Homogenbereich" zum Anlegen eines neues Eintrags

Button "Ausgewählten Homogenbereich bzw. ausgewählte Homogenbereichsklasse löschen"

Doppelklick auf Listenelement	Öffnet - je nach Auswahl - den Dialog "Homogenbereichsklasse oder "Baugrundschicht / Homogenbereich" zum Bearbeiten des ausgewählten Elements.

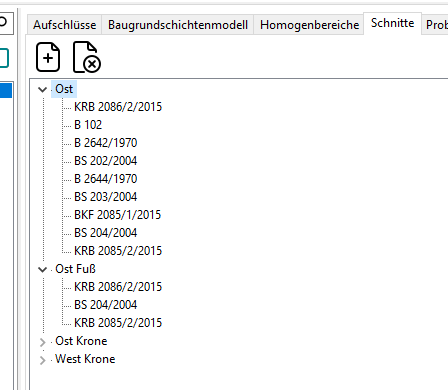

Schnitte

Aktionen

Button "Schnitt anlegen"	Öffnet den Dialog "Baugrundschnitt" zum Anlegen eines neues Eintrags
Button "Ausgewählten Schnitt löschen"

Doppelklick auf Listenelement	Öffnet den Dialog "Baugrundschnitt" zum Bearbeiten des ausgewählten Elements.

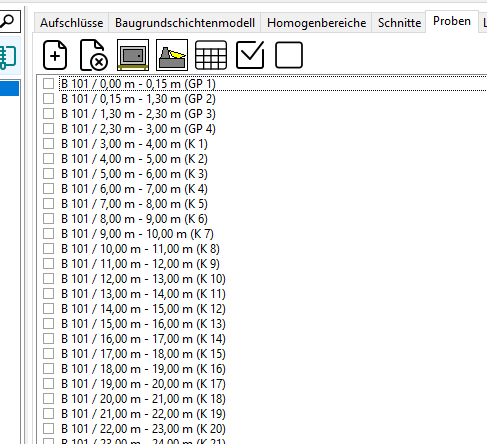

Proben

Aktionen (Proben)

Button "Probe anlegen"	Öffnet den Dialog "Probe" zum Anlegen eines neues Eintrags
Button "Ausgewählte Proben löschen"

Button "Ausgewählte Proben in GGU-WATER öffnen"	Öffnet GGU-WATER mit den vorbefüllten Inhalten passend zu den ausgewählten Proben. Hierbei wird die Vorlage für GGU-WATER verwendet, sofern eine hinterlegt ist.

Button "Ausgewählte Probe in GGU-ATTERBERG öffnen"	Öffnet GGU-ATTERBERG mit den vorbefüllten Inhalten passend zu den ausgewählten Proben. Hierbei wird die Vorlage für GGU-ATTERBERG verwendet, sofern eine hinterlegt ist.

Button "Ausgewählte Proben in Übersichtstabelle öffnen"	Öffnet den Dialog zur Darstellung aller Proben und enthaltenen Messwerte. Die Übersichtstabelle zeigt sowohl normale Proben als auch Mischproben gemeinsam an. Mischproben werden in der Spalte "Art" als "Mischprobe" gekennzeichnet.

Button "alle Proben anwählen"

Button "alle Proben abwählen"

Doppelklick auf Listenelement	Es öffnet sich der Dialog zur ausgewählten Probe.

Mischproben

Im unteren Bereich des Proben-Tabs befindet sich die Mischproben-Liste.

Mischproben sind zusammengesetzte Proben, die aus mehreren Einzelproben bestehen. Dabei wird für jede Teilprobe ein prozentualer Anteil definiert (Summe muss 100% ergeben). Mischproben sind einem Projekt (nicht einer Bohrung) zugeordnet.

Aktionen (Mischproben)

Button "Mischprobe anlegen"	Öffnet den Dialog "Mischprobe" zum Anlegen einer neuen Mischprobe
Button "Ausgewählte Mischproben löschen"	Nach Bestätigung werden alle ausgewählten Mischproben gelöscht

Doppelklick auf Listenelement	Öffnet den Dialog zur ausgewählten Mischprobe

Siehe auch: Dialog "Mischprobe"

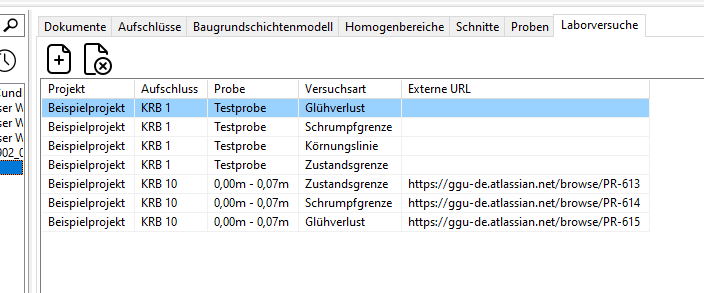

Laborversuche

Übersicht

Der Tab "Laborversuche" in GGU-CONNECT ermöglicht die Verwaltung und Anzeige aller Laborversuche, die zu den aktuell ausgewählten Projekten gehören. Diese Funktionalität bietet eine zentrale Übersicht über alle durchgeführten und geplanten Experimente.

Benutzeroberfläche

Hauptansicht

Die Laborversuche werden in einer tabellarischen Übersicht (StringGrid) dargestellt mit folgenden Spalten:

Projekt: Name des zugehörigen Projekts
Aufschluss: Name der Bohrung/des Aufschlusses
Probe: Bezeichnung der Probe
Versuchsart: Art des durchgeführten Experiments
Externe URL: Link zu externen Systemen (z.B. JIRA-Tickets)
ID: Eindeutige Identifikation (nur sichtbar wenn in den Einstellungen aktiviert)

Symbolleiste

Am oberen Rand des Tabs befinden sich folgende Aktionsschaltflächen:

Neuen Versuch erstellen

Funktion: Öffnet den Dialog zur Erstellung neuer Laborversuche
Verwendung: Klicken Sie auf diese Schaltfläche, um neue Experimente zu erstellen

Versuche löschen

Funktion: Löscht ausgewählte Experimente
Verwendung: Wählen Sie einen oder mehrere Versuche aus und klicken Sie auf diese Schaltfläche

Extern öffnen

Funktion: Öffnet die externe URL des ausgewählten Experiments
Verwendung: Wenn ein Versuch mit einem externen System (z.B. JIRA) verknüpft ist, wird die entsprechende URL im Browser geöffnet

Funktionalitäten

1. Experimente anzeigen

Alle Experimente der aktuell ausgewählten Projekte werden automatisch geladen und angezeigt
Die Anzeige wird automatisch aktualisiert, wenn sich die Projektauswahl ändert
Experimente werden nach Projekt, Aufschluss und Probe gruppiert dargestellt

2. Experimente auswählen

Einzelauswahl: Klicken Sie auf eine Zeile, um ein Experiment auszuwählen
Aktives Experiment: Das ausgewählte Experiment wird als "aktives Experiment" im System gesetzt
Kontext: Bei der Auswahl werden automatisch auch die zugehörige Probe, Bohrung und das Projekt als aktiv gesetzt

3. Experimentdetails anzeigen

Doppelklick: Doppelklicken Sie auf ein Experiment, um detaillierte Informationen anzuzeigen
Anzeige: Zeigt Versuchsart, externe URL und Experiment-ID in einem Informationsdialog

4. Neue Experimente erstellen

Dialog öffnen: Verwenden Sie die Schaltfläche "Neuen Versuch erstellen"
Auswahl: Wählen Sie Projekt, Aufschluss und Probe aus
Versuchsarten: Wählen Sie eine oder mehrere Versuchsarten aus einer Liste
JIRA-Integration: Optional können JIRA-Tickets erstellt werden:
- Keine Tickets: Experimente ohne JIRA-Verknüpfung
- Gemeinsame Ticket-ID: Ein JIRA-Ticket für alle ausgewählten Versuche
- Einzelne Tickets: Ein separates JIRA-Ticket pro Versuchsart

5. Externe Integration

JIRA-Verknüpfung: Experimente können mit JIRA-Tickets verknüpft werden
URL-Verwaltung: Externe URLs werden in der Datenbank gespeichert und können direkt geöffnet werden
Ticketerstellung: Automatische Erstellung von JIRA-Tickets mit konfigurierbaren Parametern

Datenfilterung und -anzeige

Projektbasierte Filterung

Nur Experimente der aktuell ausgewählten Projekte werden angezeigt
Die Anzeige aktualisiert sich automatisch bei Änderung der Projektauswahl
Unterstützung für Mehrfachprojektauswahl

ID-Anzeige

Die Anzeige von Experiment-IDs kann in den Programmeinstellungen aktiviert/deaktiviert werden
Hilfreich für Debugging und Datenbankverwaltung

Versuche an Mischproben

Im unteren Bereich des Laborversuche-Tabs werden die Versuche an Mischproben separat aufgelistet.

Die Darstellung erfolgt in einer eigenen Tabelle mit folgenden Spalten:

Projekt: Name des zugehörigen Projekts
Mischprobe: Name der Mischprobe
Versuchsart: Art des durchgeführten Experiments

Aktionen (Versuche an Mischproben)

Button "Versuch erstellen"	Öffnet den Dialog zum Anlegen eines neuen Laborversuchs für die ausgewählte Mischprobe
Button "Versuch löschen"	Löscht den ausgewählten Laborversuch

Button "Extern öffnen"	Öffnet die externe URL des Versuchs (z.B. JIRA-Ticket)

Doppelklick auf Listenelement	Zeigt Details zum ausgewählten Versuch
