GGU-GEO-GRAPH: Auswahl von Messwert und Art der Isolinien

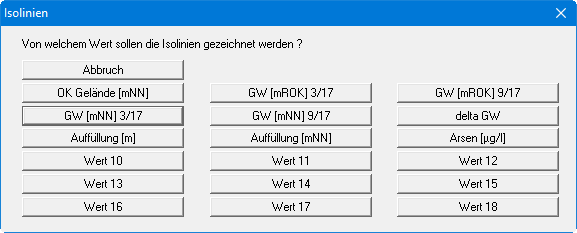

Mit diesem Menüeintrag können Sie die vorher eingegebenen Daten in Form von Isolinien darstellen lassen. Nach Anwahl des Menüeintrags wählen Sie in der folgenden Dialogbox zunächst den Messwert aus, den Sie in einem Isolinienplan darstellen wollen.

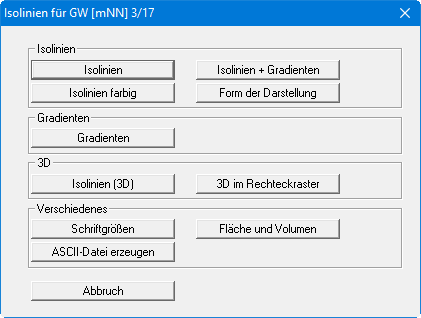

Nach Auswahl des gewünschten Wertes erhalten Sie folgende Dialogbox:

Neben den in den nachfolgenden Unterkapiteln näher erläuterten Aktionsboxen können Sie folgende Aktionen anstarten:

• "Isolinien + Gradienten"
  Sie können eine kombinierte Darstellung aus Isolinien und Gradienten erreichen. Die Einstellungen zur Darstellung der Isolinien sind unter Menüeintrag “Isolinien (normal)” im Abschnitt unter Knopf “Form der Darstellung” erläutert. Die Erläuterungen zur Gradientendarstellung finden Sie im Abschnitt unter Knopf “Gradienten”.

• "Schriftgrößen"
  Sie können die Beschriftungsgröße der Achsen usw. festlegen.

• "Fläche und Volumen"
  Das Programm berechnet die Fläche und das Volumen, das sich innerhalb des definierten Dreiecksnetzes aus den Messwerten ergibt. Wenn Messwerte kleiner als Null vorhanden sind, dann wird auch ein negatives Volumen berechnet. Bei entsprechender Eingabe von Messwerten (z.B. OK Gelände, Dicke Mutterboden, Lage der Aushubebene) können damit auch Abtrags- und Auftragsvolumina berechnet werden.

• "ASCII-Datei erzeugen"
  Sie können eine ASCII-Datei von den aktuellen Messwerten erzeugen, die Sie anschließend z.B. mit einer Tabellenkalkulation weiterverarbeiten können.
