GGU-GEO-GRAPH: Knopf "Isolinien (3D)"

Über diesen Knopf können Sie die Isolinien dreidimensional darstellen.

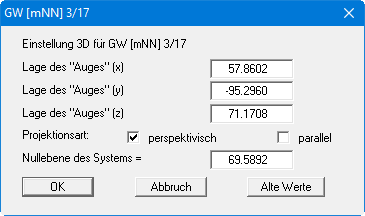

Dazu wählen Sie zunächst den Betrachtungspunkt (Lage des Auges in x-, y- und z-Koordinaten) sowie die Projektionsart und die Nullebene der 3D-Darstellung. Von der Nullebene (z-Ordinate) aus werden die Messwerte nach oben oder nach unten dreidimensional aufgetragen. Im Allgemeinen macht das Programm für die Eingabewerte dieser Dialogbox sinnvolle Vorgaben, so dass Sie Änderungen nicht vornehmen müssen.

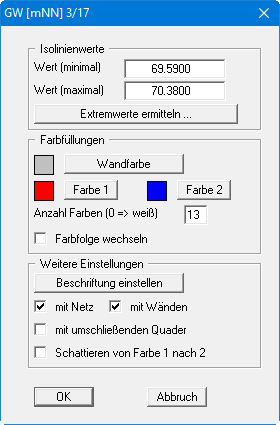

Nach Verlassen der Dialogbox mit "OK" erhalten Sie folgende Dialogbox, die im Wesentlichen der Box unter dem Menüeintrag "Graphik / Isolinien (normal)" Knopf "Isolinien farbig" gleicht.

Zusätzlich können Sie hier noch festlegen, ob ein umschließender Quader dargestellt wird, der in manchen Fällen den 3D-Eindruck verbessert. Eine Besonderheit stellt der Schalter "Schattieren von Farbe 1 nach Farbe 2" dar. Wenn dieser Schalter aktiviert ist, wird eine Lichtquelle im Bereich des Auges simuliert. Der Winkel zwischen Lichtstrahl und jeweiliger 3D-Fläche stellt ein Maß für die Reflexion dar. Entsprechend den Farben 1 und 2 wird diese Schattierung vorgenommen. Sinnvoll ist es z.B. als Farbe 1 ein dunkles Grau und als Farbe 2 ein helles Grau zu wählen.

Wenn das Dreiecksnetz im Grundriss sehr unregelmäßig ist, wird kaum ein optimaler
3D-Eindruck entstehen. Benutzen Sie dann eher den Knopf "3D im Rechteckraster".
