GGU-GEO-GRAPH: Knopf "Form der Darstellung"

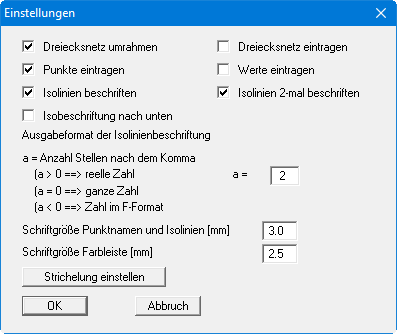

In der dargestellten Dialogbox können Sie Einfluss auf die Form der Darstellung und die Beschriftung der Isolinien nehmen.

• "Dreiecksnetz umrahmen"
  Es wird eine dünne Linie an der Außenkante des Netzes dargestellt.

• "Dreiecksnetz eintragen"
  Alle Dreiecke des Netzes werden eingezeichnet.

• "Punkte eintragen"
  Die Punkte und zugehörigen Punktnamen werden dargestellt.

• "Werte eintragen"
  Die Messwerte an den entsprechenden Punkten werden dargestellt.

• "Isolinien beschriften"
  Die Isolinien werden beschriftet, der Text wird ungefähr in der Mitte der Isolinien positioniert.

• "Isolinien 2-mal beschriften"
  Die Isolinien werden am Anfang und am Ende beschriftet.

• "Isobeschriftung nach unten"
  Im Normalfall werden Isolinien so beschriftet, dass die Beschriftung zu aufsteigenden Isolinien hinzeigt. So entstehen auch auf dem Kopf stehende Beschriftungen. Wenn Sie immer eine Beschriftung in Leserichtung möchten, aktivieren Sie diesen Schalter.

Des Weiteren können Sie für die Isolinienbeschriftung die Anzahl der Nachkommastellen und die Schriftgröße festlegen, ebenso wie die Schriftgrößen für die Punktbeschriftung und die Beschriftung der Farbleiste.

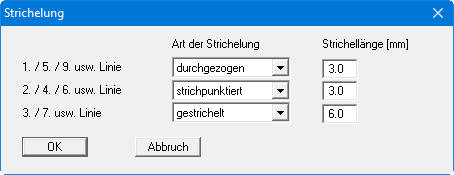

Über den Knopf "Strichelung einstellen" erhalten Sie folgende Dialogbox:

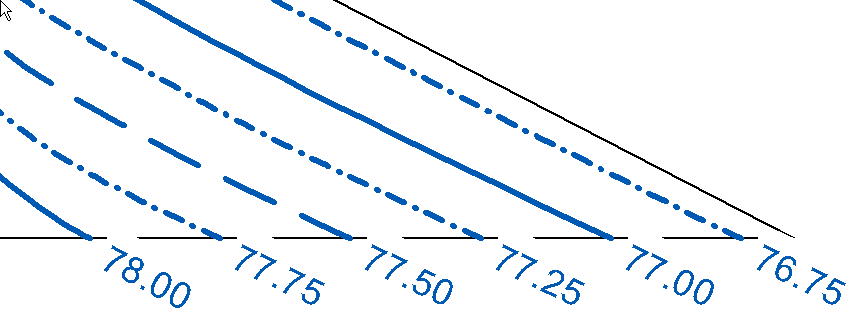

Wenn Sie z.B. sehr weiträumige Grundwasserpläne darstellen möchten, liegt die Beschriftung der Isolinien möglicherweise weit auseinander. Die Einstellungen in der obigen Dialogbox würden bei einem gewählten Abstand der Isolinien von 0,25 m zu der folgenden Isoliniendarstellung führen.
