GGU-GEO-GRAPH: Knopf "Gradienten"

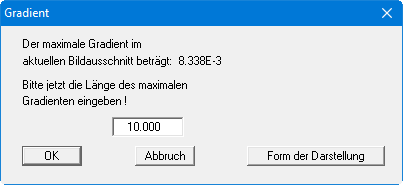

Über diesen Knopf können Sie ein Gradientenfeld erzeugen lassen. Die Gradienten werden für jedes Dreieck aus den drei Messwerten der Eckpunkte berechnet. Die Länge der Gradienten können Sie über die Dialogbox steuern, die beim Anklicken erscheint.

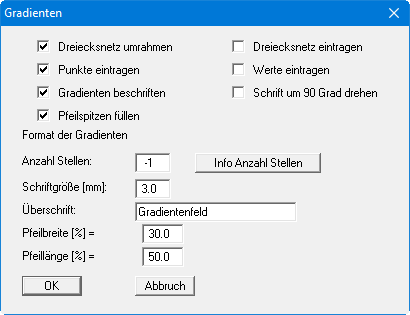

Weitere Einstellungen zu Form und Beschriftung der Gradientendarstellung können Sie in der folgenden Dialogbox festlegen, wenn Sie auf "Form der Darstellung" klicken. Die Schalter "Dreiecksnetz umrahmen", "Dreiecksnetz eintragen", "Punkte eintragen" und "Werte eintragen" entsprechen den Einstellungen für Isolinien unter dem vorherigen Abschnitt unter Knopf "Form der Darstellung".

• "Gradienten beschriften"
  Die Gradienten werden mit dem Gradientenwert beschriftet.

• "Schrift um 90 Grad drehen"
  Je nach Ausrichtung der Gradientenpfeile liegt die Beschriftung u. U. über den Pfeilen. Für eine übersichtlichere Darstellung kann es günstig sein, die Beschriftung um 90° zu drehen.

• "Pfeilspitzen füllen"
  Die Pfeilspitzen der Gradienten werden mit der unter dem Menüeintrag "Ansicht / Stifte" für Gradienten angegebenen Farbe gefüllt. Wenn Sie eine andere Farbe möchten, müssen Sie dort die Farbe entsprechend ändern.

• "Format der Gradienten"
  In den folgenden Eingabeboxen können Sie weitere Einstellungen für die Darstellung der Gradienten durchführen. Im Eingabefeld "Anzahl Stellen" erzeugen negative Zahlen eine Beschriftung im Exponentialformat, wobei die negative Zahl die Anzahl der Nachkommastellen angibt. Positive Zahlen erzeugen eine normale Beschriftung mit x Nachkommastellen. Eine "0" erzeugt eine Beschriftung im Ganzzahlenformat. Der bei "Überschrift" eingegebene Text wird bei der Darstellung der allgemeinen Legende als Überschrift übernommen und braucht in der unter Menüeintrag “Ansicht / Allgemeine Legende” beschriebenen Dialogbox nicht mehr eingegeben werden. Das Eingabefeld "Überschrift" bleibt dort frei.
