GGU-GEO-GRAPH: Knopf "Isolinien farbig"

Über diesen Knopf erreichen Sie eine farbgefüllte Darstellung der Isolinien.

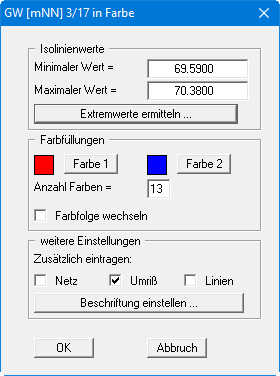

• Bereich "Isolinienwerte"
  Mit dem Knopf "Extremwerte ermitteln …" veranlassen Sie die Berechnung der minimalen und maximalen Größen, die anschließend in die entsprechenden Eingabeboxen eingetragen werden. Sie müssen diese Werte jedoch nicht beibehalten, sondern können eigene Werte vorgeben.

Eine Ausrundung von Isolinien kann hier nicht vorgenommen werden.

• Bereich "Farbfüllungen"
  Mit "Anzahl Farben" steuern Sie die Farbunterteilung des Isolinienplans. Im obigen Beispiel würden 13 Farbabstufungen zwischen den Farben "Farbe 1" und "Farbe 2" vorgenommen werden. Voreingestellt ist ein Verlauf von rot nach blau. Sie können diese beiden Farben nach Anwahl der Knöpfe "Farbe 1" bzw. "Farbe 2" beliebig verändern oder einfach über den Schalter "Farbfolge wechseln" den Farbverlauf umdrehen. Wenn Sie in der obigen Dialogbox einen minimalen Wert von 69.50 und einen maximalen Wert von 70.50 sowie unter "Anzahl Farben" eine 11 eingeben, erhalten Sie bei der Isolinienfüllung alle 10 cm einen Farbwechsel. Bei Eingabe von 21 Farben erfolgt der Farbwechsel jeweils nach 5 cm Potentialdifferenz.

• Bereich "weitere Einstellungen"
  Sie können zusätzlich zur Farbdarstellung das Dreiecksnetz und/oder den Umriss einzeichnen lassen. Ebenso ist eine zusätzliche Isoliniendarstellung möglich. Über den Knopf "Beschriftung einstellen" können Sie eine Linienbeschriftung einstellen.

• "OK"
  Nach Bestätigung wird die Farbdarstellung veranlasst.

Ein Farbbalken am rechten Bildrand Ihres Ausgabeblattes dient der Zuordnung zwischen jeweiliger Farbe und zugehöriger Größe. Wenn dieser Balken in die seitliche Blattbegrenzung gezeichnet wird, stellen Sie im Menüeintrag "Blatt / Blattformat" den rechten Plotrand auf einen größeren Wert (z.B. 25 mm) ein.
