GGU-STRATIG: "Texte links" eingeben (Knöpfe "Texte links 1" und "Texte links 2")

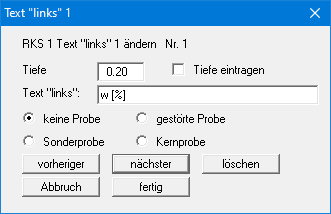

Über die beiden Knöpfe "Texte links 1" und "Texte links 2" in der allgemeinen Editorbox können Sie weitere Informationen zu Ihrem Bohrprofil ergänzen. Diese Informationen, z.B. Wassergehalte, Glühverluste, Probendaten usw., werden links vom Bohrprofil dargestellt. Zur Eingabe der "Texte links 1" erhalten Sie beispielsweise die folgende Dialogbox. Die Dialogbox für "Texte links 2" ist im Aufbau identisch. Die "Texte links" können in beliebiger Reihenfolge eingegeben werden.

Für die spätere höhenzugeordnete Darstellung der Texte am Bohrprofil ist die Eingabe der Tiefe, gemessen von der Oberkante des Bohrprofils, erforderlich. Danach geben Sie den entsprechenden Text (z.B. w [%]) ein.

Bei der Eingabe von Probendaten können Sie durch Aktivierung der entsprechenden Schalter die nach DIN 4023 vorgesehene Symboldarstellung für gestörte Probe (ungefülltes Kästchen), Sonderprobe (gefülltes Kästchen) und Kernprobe (Kästchen mit Kreuz) erreichen. Probendaten können Sie durch Verwendung der entsprechenden SEP-Kürzel in der entsprechenden Schicht gleich mit interpretieren lassen (siehe Abschnitt 6.4.3.4).

Wenn Sie den Schalter "Tiefe eintragen" aktivieren, erfolgt automatisch die Darstellung der Tiefe rechts neben dem eingegebenen Text. Haben Sie die Probendarstellung mit beiden Tiefenangaben aktiviert (siehe Abschnitt 7.5.11.3), sollte der Schalter "Tiefe eintragen" in der obigen Dialogbox nicht aktiviert werden, da die Tiefen als Text bereits hinter der Probenbezeichnung dargestellt werden.

Die Tiefendarstellung kann nachträglich auch für mehrere eingegebene Bohrprofile über den Knopf "für alle" (Reiter "Grundwasser + Texte links") in der Dialogbox des Menüeintrags "Eingabe / Bohrprofil" aktiviert oder deaktiviert werden

Die Knöpfe am unteren Rand der Dialogbox haben die gleiche Bedeutung wie bei dem Abschnitt “GGU-STRATIG: Beispiel - Schichten eines Bohrprofils definieren (Knopf "Schichten").
