GGU-STRATIG: Inklinometer-Diagramm neu anlegen oder bearbeiten

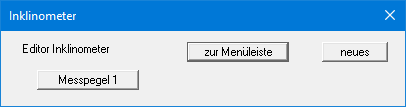

Mit diesem Menüeintrag können Sie Inklinometer-Messungen als Diagramm darstellen lassen. Bei Anwahl dieses Menüeintrages erhalten Sie zunächst eine Dialogbox, in der Sie über den Knopf "neues" ein neues Inklinometer-Diagramm erstellen können oder durch Klicken auf den entsprechenden Knopf mit der Bezeichnung eines vorhandenen Inklinometer-Diagramms dieses zur Bearbeitung auswählen.

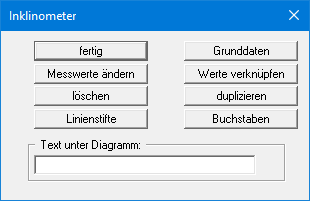

In der Beispieldatei "Bsp_Inklinometer.bop" ist ein Diagramm mit Inklinometer-Messungen vorhanden. Nach Klicken auf den Knopf "Messpegel 1" erhalten Sie die folgende Editorbox für das ausgewählte Inklinometer-Diagramm:

Folgende Aktionen sind über die Knöpfe der Dialogbox möglich:

• "fertig"
  Sie gelangen zurück zur vorherigen Dialogbox. Ihre Änderungen werden übernommen.

• "Grunddaten"
  Sie können die Grunddaten Ihres Inklinometer-Diagramms bearbeiten (siehe Erläuterungen im Abschnitt “Grunddaten für ein Inklinometer-Diagramm eingeben”).

• "Messwerte ändern"
  Sie erhalten eine weitere Dialogbox, in der Sie bis zu 30 Messungen für diesen Messpunkt eingeben können (siehe Abschnitt “Messwerte eines Inklinometer-Versuchs eingeben”).

• "Werte verknüpfen"
  Sie können in einer Dialogbox eine vorhandene Messung über Subtraktion oder Addition einer zweiten vorhandenen Messung verändern. Dazu muss die gleiche Anzahl an Messwerten in beiden Messungen vorliegen.

• "löschen"
  Das ausgewählte Inklinometer-Diagramm kann gelöscht werden.

• "duplizieren"
  Das ausgewählte Inklinometer-Diagramm wird dupliziert. Sie gelangen unmittelbar in die Dialogbox "Grunddaten" des duplizierten Diagramms.

• "Linienstifte"
  Sie können für jede der 30 Messungen jeweils einen Stift für A und B mit unterschiedlichen Farben und Stiftbreiten definieren.

• "Buchstaben"
  Die Werte A und B jeder Messung werden mit einem Buchstaben benannt, der in der späteren Grafik zur besseren Kennzeichnung verwendet werden kann. Über diesen Knopf können Sie vorab für alle möglichen Messungen die Buchstaben vor einstellen. Die Buchstaben können aber auch später in den Daten der einzelnen Messungen verändert werden (siehe Abschnitt “Messwerte eines Inklinometer-Versuchs eingeben”).

• "Text unter Diagramm"
  In diesem Feld können Sie einen Text eingeben, der unter dem Inklinometer-Diagramm dargestellt wird. Um im Text einen Zeilenumbruch zu erzeugen, geben Sie ein "#"-Zeichen ein.
