GGU-STRATIG: Tabelle neu anlegen oder bearbeiten

Mit diesem Menüeintrag können Sie Tabellen (z.B. zur Angabe von Bodenkennwerten) tiefenbezogen neben dem Bohrprofil darstellen lassen. Bei Anwahl dieses Menüeintrages erhalten Sie zunächst eine Dialogbox, in der Sie eine neue Tabelle eingeben können oder durch Klicken auf den entsprechenden Knopf mit dem Namen einer vorhandenen Tabelle diese zur Bearbeitung auswählen. In der Beispieldatei "Bsp_Messwert+Tabelle.bop" ist eine Tabelle mit Bodenkennwerten vorhanden. Nach Klicken auf den Knopf "Bodenkennwerte" erhalten Sie die folgende Editorbox für die ausgewählte Tabelle:

Folgende Aktionen sind über die Knöpfe der Dialogbox möglich:

• "Grunddaten"
  Sie können die Grunddaten Ihrer Tabelle bearbeiten (siehe Abschnitt 7.3.11.2).

• "Spaltenüberschriften"

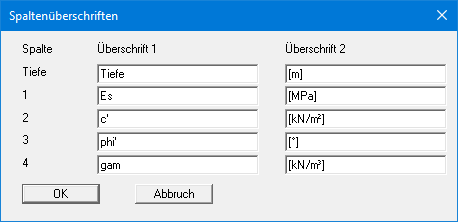

  In der Beispieldatei sind 4 Spalten vorgegeben. Zusätzlich wurde der Schalter "Tiefenspalte darstellen" in den Grunddaten aktiviert (siehe Abschnitt “Grunddaten für eine Tabelle eingeben“). Sie erhalten daher die im Folgenden dargestellte Dialogbox:

Die Eingaben unter "Überschrift 1" werden in der 1. Zeile der Tabelle dargestellt, die Eingaben unter "Überschrift 2" in der 2. Zeile der Tabelle.

• "Werte ändern"

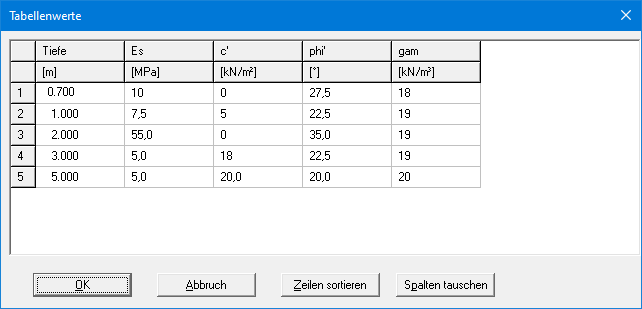

  In der Dialogbox dieses Knopfes erfolgt die Eingabe bzw. die Änderung der Werte, die Sie in der Tabelle darstellen möchten. In der Spalte "Tiefe" müssen bei einer schichtorientierten Tabellendarstellung die Schichttiefen des zugehörigen Bohrprofils eingetragen werden.

Werden neue Zeilen eingegeben, können Sie diese anschließend über den Knopf "Zeilen sortieren" nach Tiefen sortieren lassen. Sie können durch Klicken auf den Knopf "Spalten tauschen" die Reihenfolge der Spalten verändern. Wenn Sie eine Tabelle zur Erdwärmenutzung nach VDI 4640 bearbeiten, ist die Dialogbox entsprechend modifiziert (siehe Abschnitt “Tabelle zur Erdwärmenutzung nach VDI 4640 erzeugen“).

• "löschen"
  Sie können die Tabelle nach einer Sicherheitsabfrage löschen.

• "duplizieren"
  Sie können die Tabelle duplizieren. Nach Klicken auf diesen Knopf befinden Sie sich direkt in der Dialogbox "Grunddaten" der neu erzeugten Tabelle und können dort die Bezeichnung und sonstigen Einstellungen ändern.

• "Erdwärme (VDI 4640)"
  Sie können eine Tabelle zur Erdwärmenutzung mit den spezifischen Entzugsleistungen für Erdwärmesonden nach VDI 4640 erzeugen lassen (siehe Abschnitt 7.3.11.3).

• "fertig"
  Nach Klicken auf diesen Knopf gelangen Sie zurück zur Menüleiste.
