GGU-RETAIN: Menüeintrag "Anker"

Unter diesem Menüpunkt werden Anker definiert.

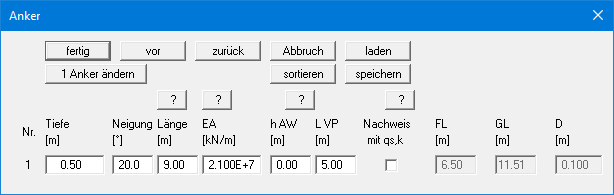

Folgende Eingabegrößen sind erforderlich:

• Tiefe [m] = Lage des Ankerkopfes

• Neigung [°] des Ankers

• Länge [m] des Ankers = Ansatzpunkt für Tiefe Gleitfuge

• EA [kN/m] = Dehnsteifigkeit des Ankerstahls

• h AW [m] = Höhe einer eventuell vorhandenen Ankerwand
  Dieser Wert ist nur für den Nachweis der Tiefen Gleitfuge erforderlich.

• L VP [m] = Länge der Verpressstrecke
  Dieser Wert ist ohne Bedeutung für die Berechnung. Der Wert dient nur der grafischen Darstellung. Die Beschriftung des Ankers hinsichtlich seiner Länge beinhaltet zudem die halbe Länge der Verpressstrecke.

Wenn Sie den Schalter "Nachweis mit qs,k" aktivieren, werden anstelle von "h AW" und "L VP" folgende Größen eingegeben:

• FL [m] = freie Länge (oben)

• GL [m] = gesamte Verpresslänge

• D [m] = Durchmesser

Für die Berechnung werden dann die Mantelreibungswerte qs,k verwendet, die Sie im Menüeintrag "Editor 1 / Böden" definiert haben.
